بررسی کارت گرافیک MSI GTX 1060 Aero ITX
نزدیک به یک سال است که از معرفی و عرضه‌ی کارت‌های گرافیکی پاسکال سپری شده و در این مدت مدل‌های مختلفی از سوی سازندگان بر اساس این تراشه‌های گرافیکی معرفی شده‌اند. اما از سری مدل‌هایی که با استقبالِ بیشتر کاربران روبرو بود، کارت‌های GTX 1060بودند که با وجود ارائه‌ی راندمانی در حد کارت‌های نسل قبلیِ پرچمدار GTX 980 از نسبت قیمت به راندمان بالایی برخوردار بودند و در عین حال مصرف بسیار پایین‌تری هم داشتند. این مصرف پایین دست سازندگان را برای ارائه‌ی مدل‌های اختصاصی در ابعاد کوچک‌تر و با خنک‌کننده‌های کم حجم‌تر باز گذاشت، به نحوی که بیشتر سازندگان اصلی نسخه‌ای فشرده هم برای کارت‌های سری GTX 1060 خود معرفی و عرضه کردند. این کارت‌ها را در ابعاد فشرده و با استاندارد ITX می‌توان در کیس‌های کوچک و فضاهای محدود نیز استفاده کرد و در عین حال از راندمان فوق العاده خوب آنها در بازی‌های جدید بهره گرفت.
قبلا در زومجی یکی از مدل‌های اختصاصی و اورکلاک شده‌ی GTX 1060 Gaming X ساختِ شرکت MSI را بررسی کرده بودیم. اما حالا قصد داریم برادر کوچک‌ترِ این خانواده با نام GTX 1060 Aero ITX از MSI را هم در معرض آزمایش بگذاریم و قابلیت‌های این کارت گرافیک نسبتا قدرتمند و در عین حال خوش قیمت را به شما معرفی کنیم.

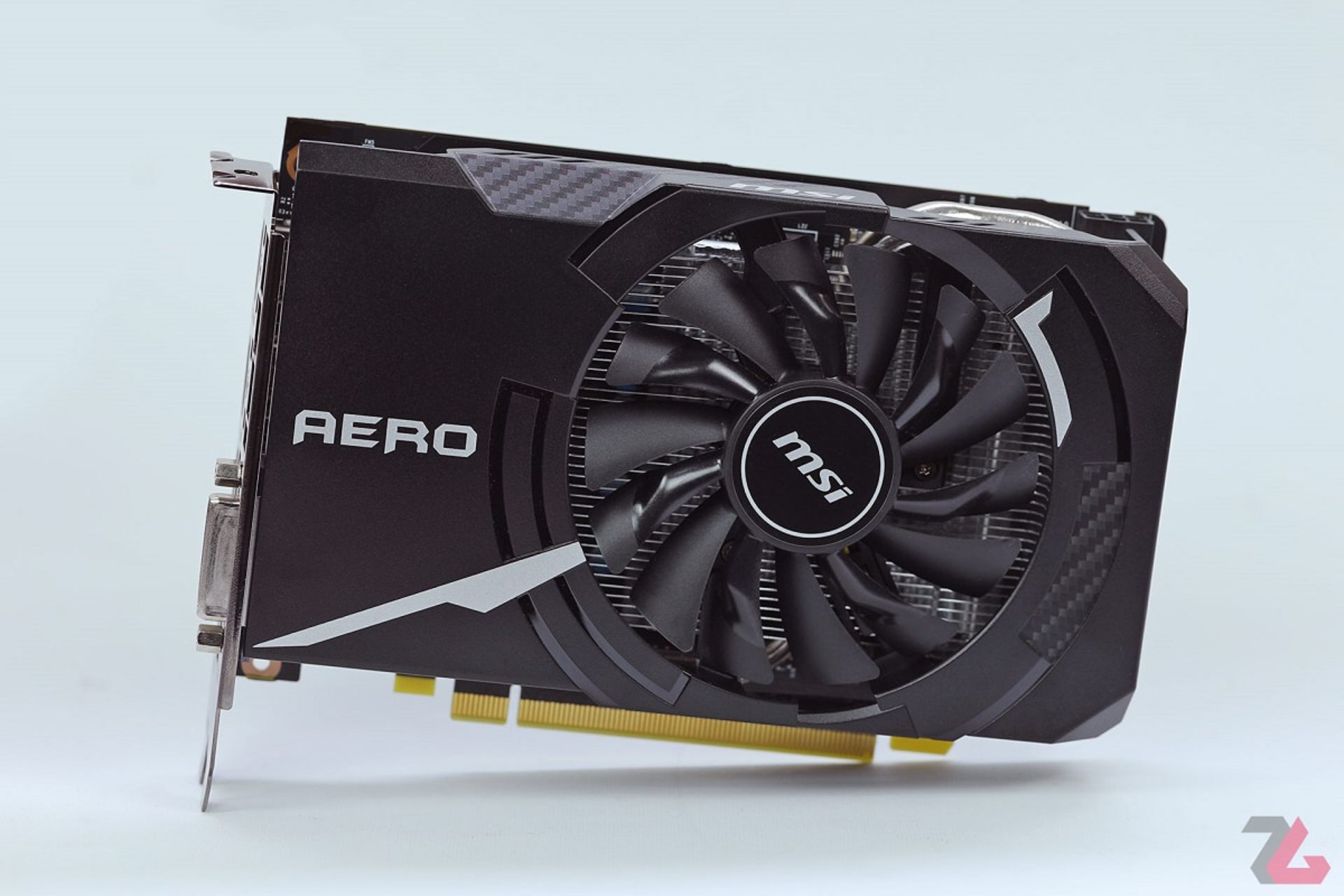

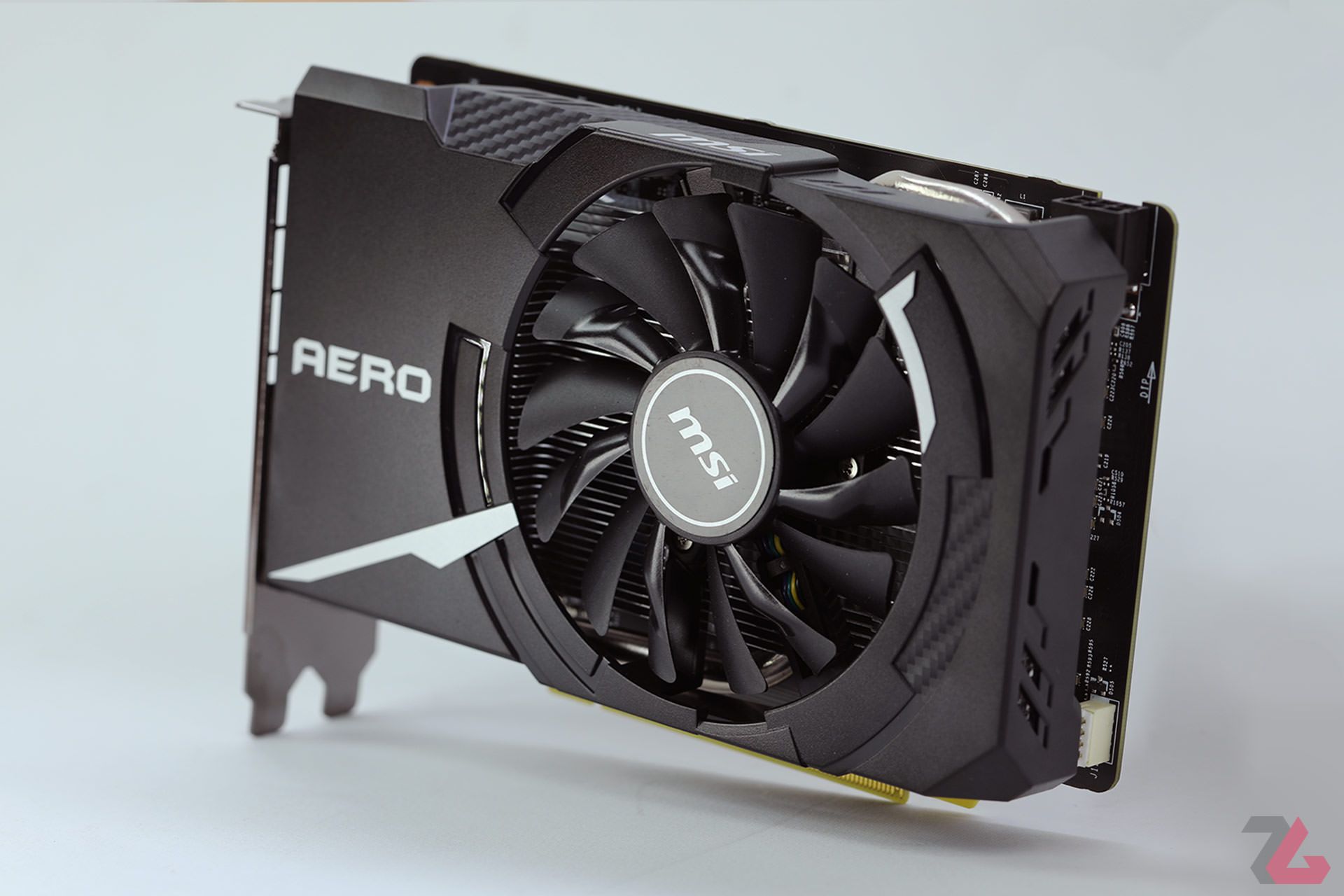

MSI GTX 1060 Aero ITX کارتی کوتاه قامت و با ظاهری ساده است که از یک برد مدار چاپی یا PCB مشکی رنگ و یک خنک کنندهی سیاه رنگِ دو اسلاته‌ی تک فن تشکیل شده است. خنک کنندهی جدیدِ Torx 2.0 با فناوری ارتقا یافته قابلیت بالایی دارد و بر خلاف ظاهر ساده‌اش، نه تنها می‌تواند از پس کنترلِ حرارت ایجاد شده توسط تراشه‌ی GP106 بر بیاید، بلکه تواناییش در سطحی است که شرایط را برای سرعت ساعتِ کاری بالاتر و اورکلاک کارخانه‌ای نیز فرآهم کرده است و رسما در زمره‌ی مدل‌های بهینه شده با سرعتِ بیشتر از طرحِ کارت مرجع انویدیا قرار گرفته است.
کارت GTX 1060 ما بر خلافِ مدل‌های GTX 1080/1070 قبلی به جای خنک کنندهی Twin Frozr VI از خنک کنندهی اختصاصی Aero بر روی برد استفاده کرده که شاید تواناییِ مدل‌های سطح بالای مذکور را نداشته باشد، اما برای این تراشه و سطحِ کاری آن بسیار کارآمد است. همچنین در این مدل از Backplate فلزی هم خبری نیست که البته با ابعادی که بردِ این کارت دارد استفاده از آن چندان هم ضروری به نظر نمی‌رسد.
قابلیت‌های اختصاصی

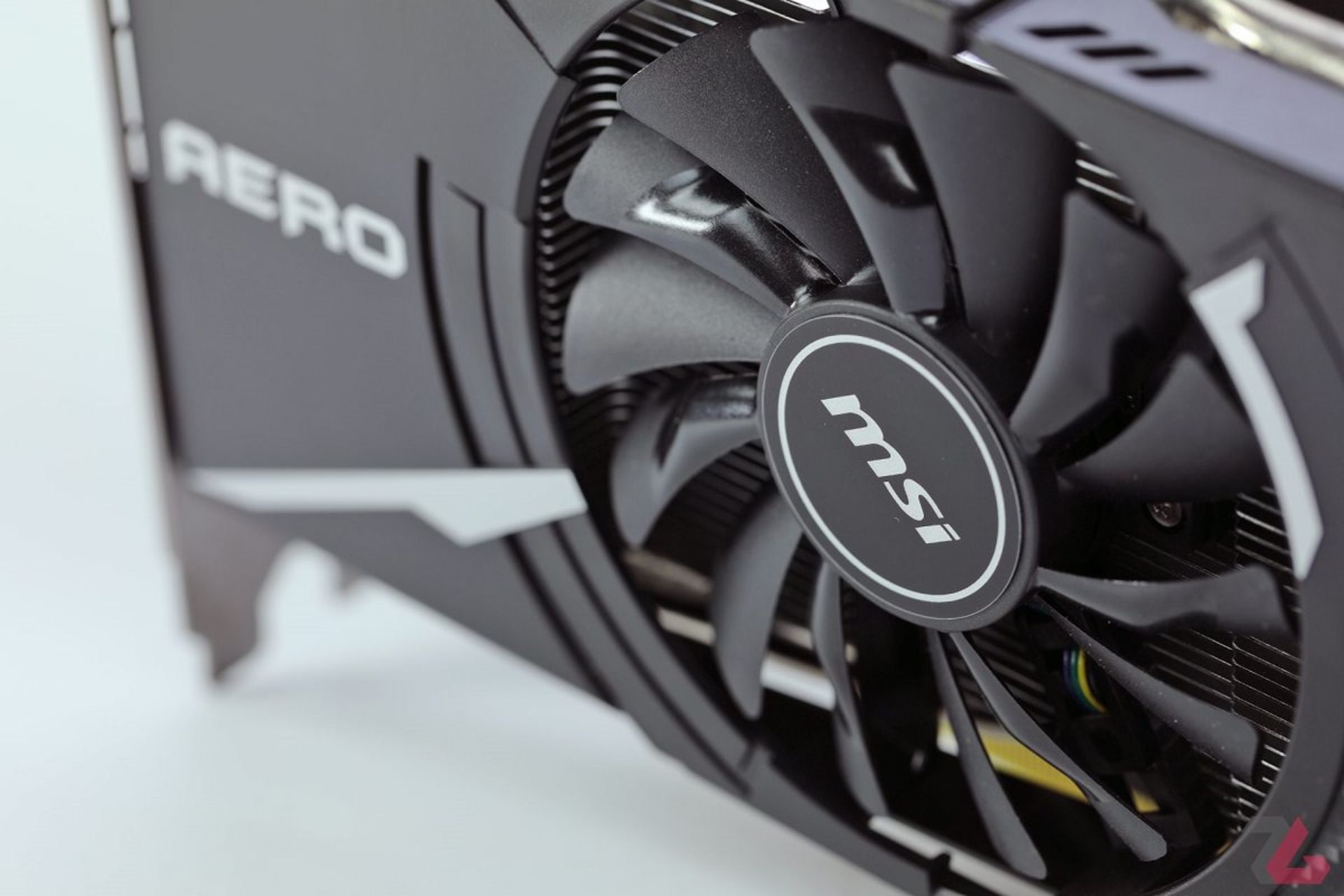

TORX 2.0: فناوری اختصاصی به کار رفته در فن‌ِ این خنک کننده است که ام‌اس‌آی آن را برای افزایش کارایی خنک کننده ابداع کرده است. به کمک این روش فن‌های خنک کننده ۲۲ درصد فشارِ هوای بیشتری روی سینک‌های فلزی ناقل حرارت ایجاد می‌کنند که در عینِ کم صدایی باعث افزایش بهره وری و حرارت پایین‌تر خواهد شد.
ZERO FROZR: نام همان تکنیکی است که فن‌ها را در هنگام بیکاری یا کار کمِ GPU خاموش نگه می‌دارد. این روش اصولا اولین بار توسط خود MSI به کار گرفته شد و استفاده از آن بعدها در بیشتر کارت‌های گرافیکی مدرن توسط سازندگان دیگر هم مرسوم شد. در این روش فن‌ها تا رسیدن به دمای ۶۰ درجه‌ی سانتی‌گراد کاملا خاموش و بی صدا می‌مانند.
AirFlow Control: از الگوی آیرودینامیک پیشرفته برای تمرکزِ بیشتر جریان هوا و در نتیجه بهره‌وری موثرتر برای خنک سازی کارت کمک می‌گیرد.
MSI Afterburner: به کمک این نرم افزارِ شاخص و شناخته شده می‌توان قابلیت‌های عمومی مثل فرکانس کاری تراشه و رمِ گرافیکی، سقف توانِ مصرفی و بیشینه‌ی دما در حالت توربو را به دلخواه تغییر داد. همچنین نمایش آمارِ سیستم مثل درجه‌ی حرارت، نرخ فریم و انواع اطلاعات سنسورهای مختلف در هنگام اجرای بازی در کنار صفحه نیز از طریق این برنامه امکان پذیر است. ابزاری مانند Kombustor برای سنجش پایداری و بنچمارک گیری کارت گرافیکی و Predator برای ضبط گیم‌پلی در بازی هم قابل اضافه شدن به آن است. این برنامه با اندروید و iOS هم قابلیت همگام سازی دارد و اپلیکیشنِ آن به صورت رایگان در دسترس و قابل دانلود است.

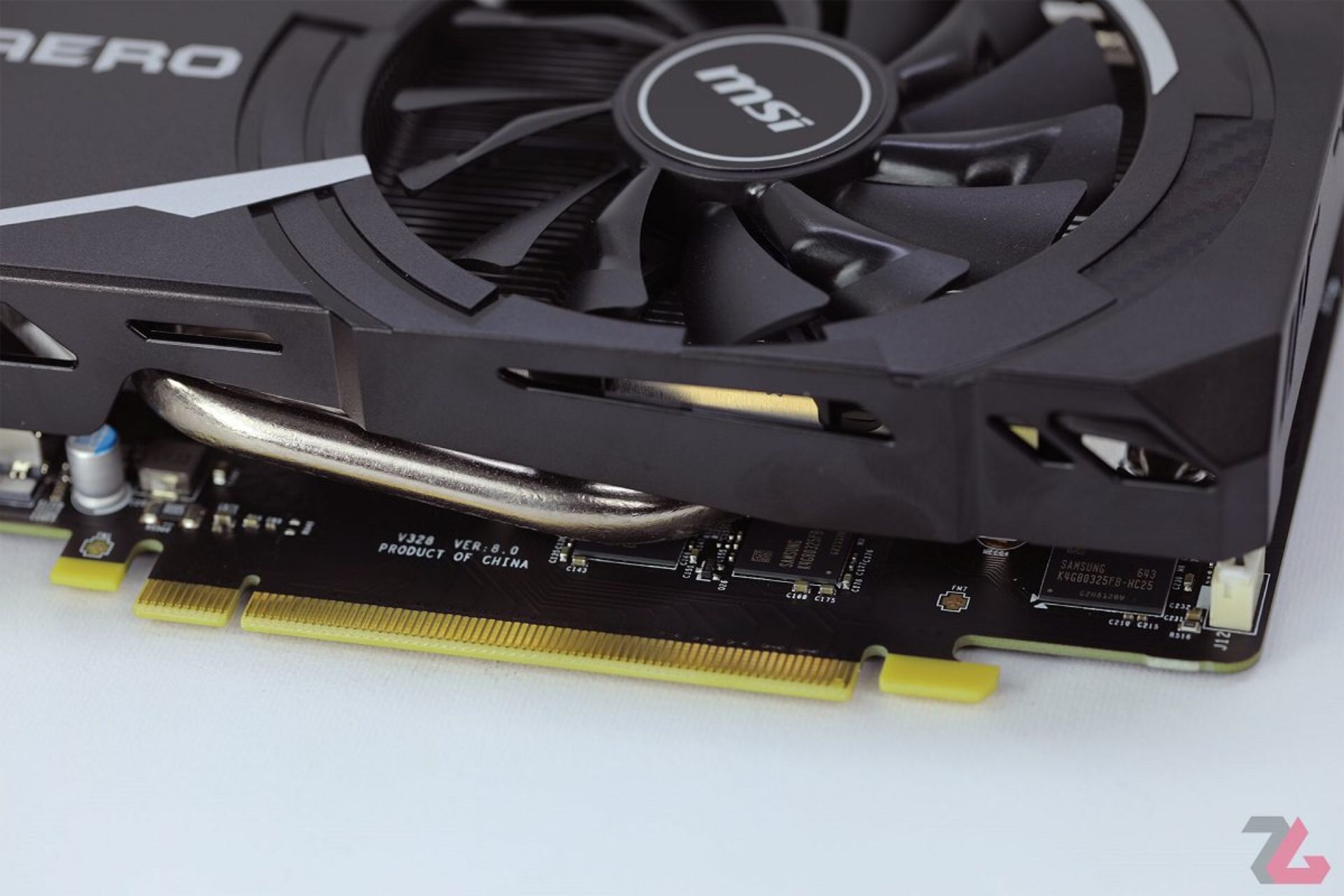

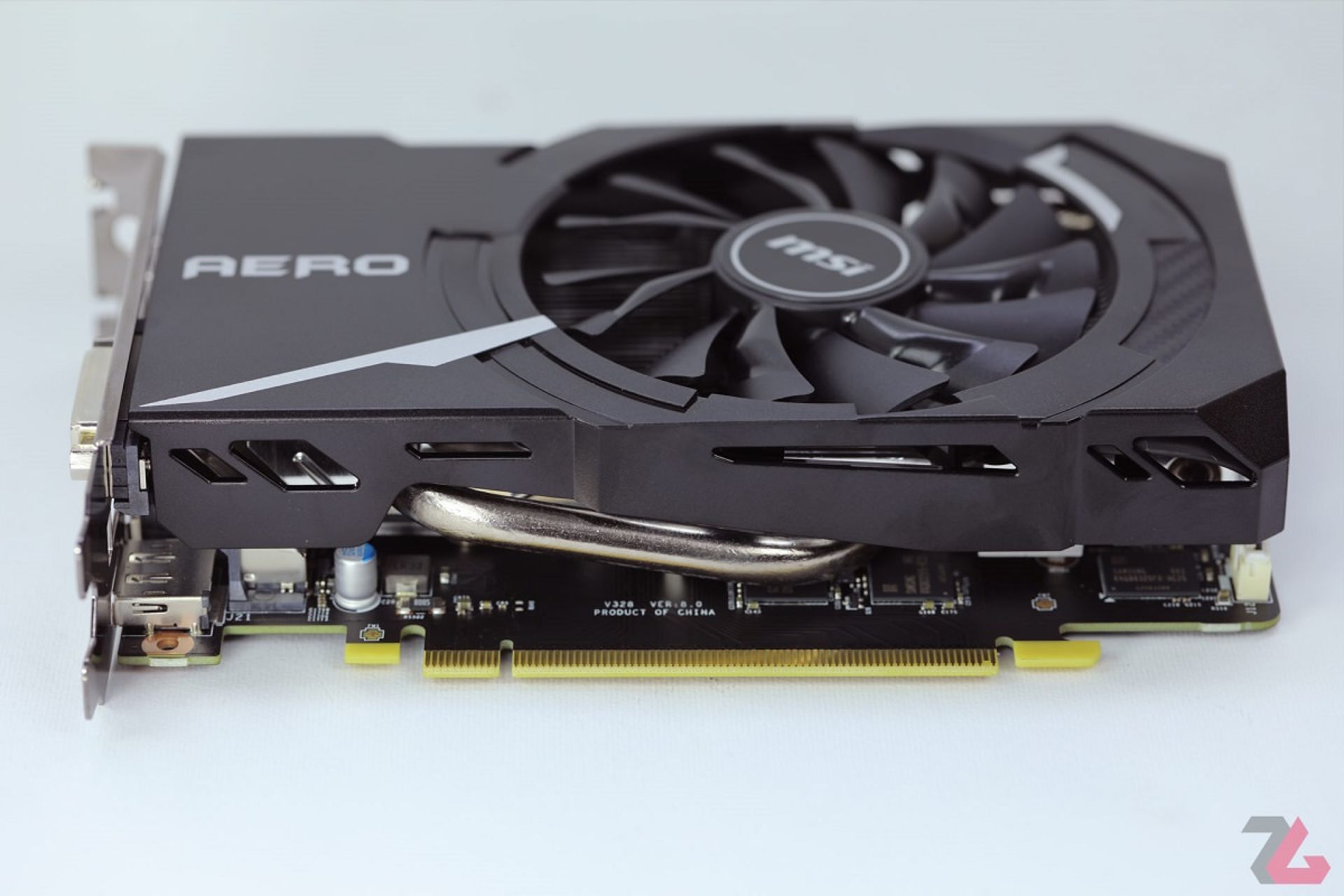

Super Pipe: دفع حرارتی خنک کننده را با بهره گیری از یک لوله‌ی مسیِ ناقل حرارتِ U شکل با ضخامت ۸ میلی‌متر در کنار تیغههای آلومنیومی خنک کننده افزایش می‌دهد.
NVIDIA G-Sync: این کارت مطابق انتظار از قابلیت همگام سازی نرخ بازسازی تصویر نمایشگر یا Refresh Rate با نرخِ فریم تولیدی کارت گرافیکی در بازی نیز پشتیبانی می‌کند.
مشخصات فیزیکی
همان‌گونه که قبلا گفته شد GTX 1060 Aero ITX یک کارت دو اسلاته در ابعاد کوچک است که ۱۷.۵ سانتی‌متر طول و ۱۱.۵ سانتی‌متر عرض دارد. در طراحی مدار تغذیه‌ی VRM این کارت از ۳ فازِ توان برای GPU و یک فاز هم برای تراشه‌های حافظه‌ی GDDR5 در نظر گرفته شده است. قطعات الکترونیکی به کار رفته در مدارِ تغذیه همگی از کیفیت مناسبی برخوردارند و تحملِ حرارتی بالایی هم دارند.
تراشه‌ی گرافیکی مورد استفاده در مدل GTX 1060 در تمام مدل‌های ۶ گیگابایتی آن GP106-400 A1 است که بر پایه‌ی معماری پاسکال و فناوری ۱۶ نانومتری ساخته می‌شوند و دارای ۱۲۸۰ هسته‌ی پردازشی مستقل یا Shader Cores هستند. این تراشه توانی برابر با ۴.۶۱ ترافلاپس دارد که در مقایسه با توان ۶.۴۵ ترافلاپس در GTX 1070 و ۹.۰ ترافلاپس در GTX 1080 در جایگاه بسیار پایین‌تری قرار دارد، اما در عین حال با توان کارت گرافیک نسل قبلی GTX 980 برابر است (که لزوما به معنای سرعت یکسان در بازی‌ها نیست).
اتصالات

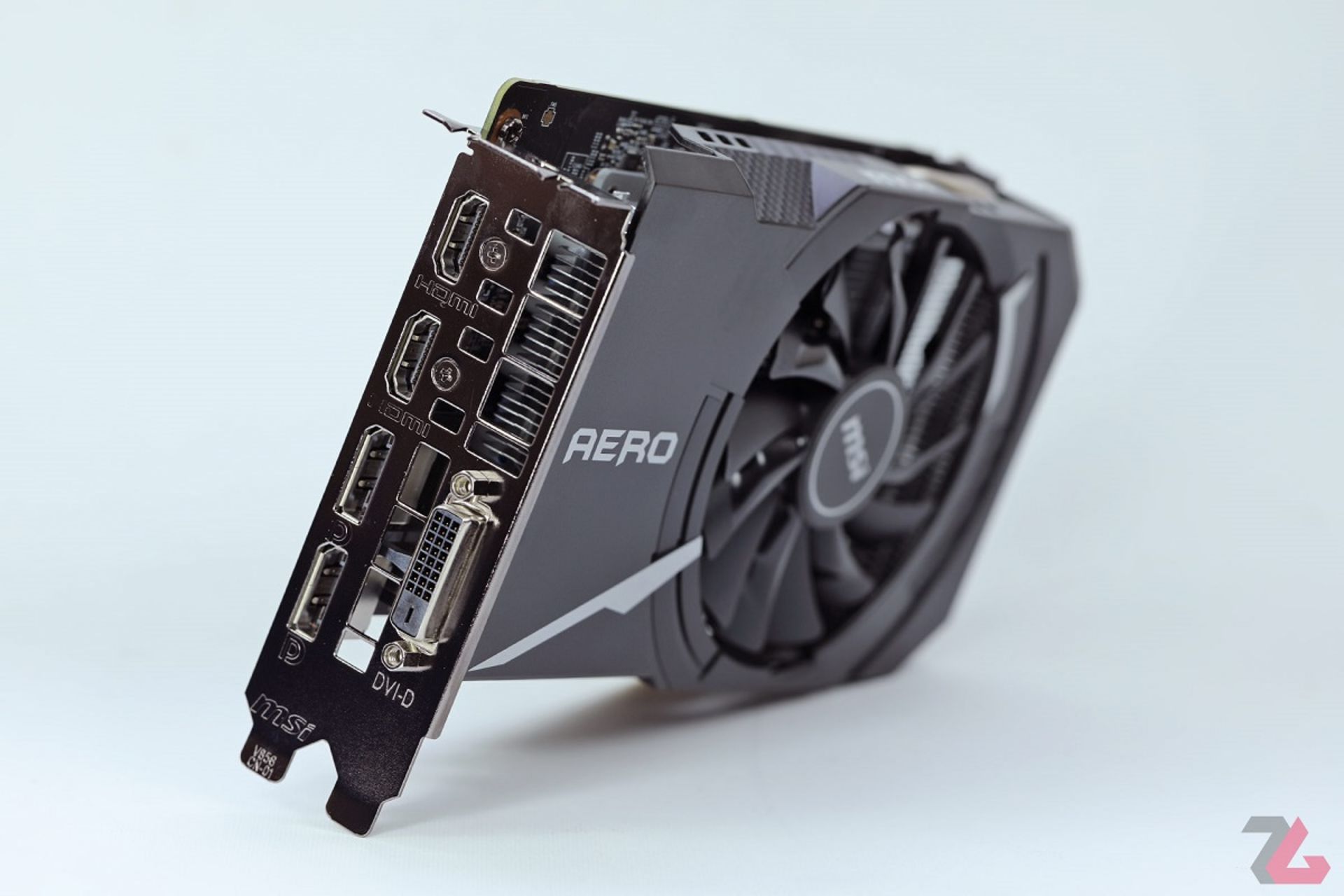

خروجی‌های دوگانه‌ی DisplayPort تایید شده تحت استاندارد 1.2 (از ویرایش‌های DP 1.3/1.4 هم پشتیبانی می‌کند) و دو خروجی HDMI 2.0 برای این کار تدارک دیده شده است که یک اتصال DVI-D با قابلیت Dual Link هم در بالای آنها قرار دارد. با استفاده از DisplayPort می‌توان نمایشگرهایی تا رزولوشن 8K و فرکانس ۶۰ هرتز را متصل کرد و رزولوشن 4K در فرکانس ۱۲۰ هرتز هم قابل بهره برداری خواهد بود.
این کارت با طراحی مصرف توان ۱۲۰ واتی تولید شده و یک کانکتور برقِ ۶ پین PEG یا (PCI Express Graphics) هم در انتهای آن تعبیه شده است تا علاوه بر ۷۵ واتی که از اسلات گرافیکی مادربرد تامین می‌کند، بتواند در مجموع ۱۵۰ وات منبعِ تامین نیرو در اختیار داشته باشد. منبع تغذیه‌ی پیشنهادی برای این کارت هم حداقل یک مدل با کیفیت و معتبرِ ۴۰۰ واتی است.
مشخصات فنی
کارت گرافیکی GTX 1060 Aero ITX از ۶ گیگابایت حافظه‌ی گرافیکی از نوع GDDR5و با فرکانس موثرِ ۸ گیگاهرتز استفاده کرده و برای تراشه‌ی GPU هم فرکانس کاری پیش فرضِ ۱۵۴۴ مگاهرتز در حالتِ پایه و ۱۷۵۹ مگاهرتز در حالتِ بوست در نظر گرفته شده است.
مدل | Radeon R9 390X | Radeon R9 Fury | Nvidia GeForce GTX 980 Ti Reference | Gigabyte GTX 1070 Xtreme Gaming | Gigabyte GTX 1080 G1 Gaming | MSI GTX 1060 6GB Aero ITX |
|---|---|---|---|---|---|---|
پروسه‌ی ساخت | 28nm | 28nm | 28nm | 16nm FinFET | 16nm FinFET | 16nm FinFET |
تعداد ترانزیستورها | 6.2Billion | 8.9Billion | 8Billion | 7.2Billion | 7.2Billion | 4.4Billion |
فرکانس پایه | 1050Mhz | 1040MHz | 1000MHz | 1873MHz - Gaming | 1695MHz - Gaming | 1544MHz - Gaming |
هسته‌های پردازشی | 2816 | 3584 | 2816 | 1920 | 2560 | 1280 |
واحدهای بافت | 160 | 224 | 176 | 120 | 160 | 80 |
نرخ ترسیم چند ضلعی | 193.6GT/s | 244.2GT/s | 176GT/s | 200.5GT/s | 271.4GT/s | 123.5GT/s |
واحدهای ترسیم | 40 | 64 | 96 | 64 | 64 | 48 |
نرخ ترسیم پیکسل | 70.4GP/s | 66.6GP/s | 96GP/s | 106.9GP/s | 108.5GP/s | 74.1GP/s |
عرض باند حافظه | 512bit | 4096bit | 384bit | 256bit | 256bit | 192bit |
ظرفیت حافظه | 8GB GDDR5 | 4GB HBM | 6GB GDDR5 | 8GB GDDR5 | 8GB GDDR5X | 6GB GDDR5 |
پهنای باند حافظه | 384GB/s | 512GB/s | 336.5GB/s | 261.40GB/s | 320.32GB/s | 192.2GB/s |
توان مصرفی | 250W | 275W | 250W | 150W | 180W | 120W |
سیستم تستِ این بررسی:
• پردازنده: Intel Core i7 – 6700K - OC to 4.8 Ghz • مادربورد/ حافظه: ASUS Z170 Pro Gaming/ GSkill Trident DDR4 3000Mhz 16GB • سیستم عامل: ویندوز 10 با آخرین آپدیت‌ها • درایورها: انویدیا GeForce 378.77 و ای‌ام‌دی Crimson Relive 17.2.1 WHQL
کارت‌های گرافیک
بنچمارک‌ها
3DMARK 2013
از بخش دایرکت ایکس 11 از آزمون 3DMark 2013 برای وارد شدن به نبردِ رقابت بین کارت‌های گرافیکی منتخب شروع کردیم. با دیدی که از آزمون قبلی با GTX 1060 Gaming X بدست آورده بودیم انتظار بدست آوردن راندمانی هم‌سطح با GTX 980 را داشتیم که البته این پیش بینی هم محقق شد. اختلاف عملیاتی کارت گرافیک ما با برادرِ بزرگتر آنچنان محسوس نیست و این می‌تواند خبرِ خوبی باشد برای گیمرهایی که به دلایل مختلف قصد خرید این کارت گرافیکی را داشته و به بالا بودن راندمانش امید دارند.
راندمان دایرکت ایکس 11 و Open GL
تمامِ کارت‌های گرافیکی در رزولوشنِ ۱۹۲۰ در ۱۰۸۰، ٢۵۶٠ در ١۴۴۰ و ٣٨۴٠ در ٢١۶٠ که همان UHD یا 4K است آزمایش شده‌اند. فرکانسِ هسته و حافظه در تمامِ مدل‌های مرجع با مشخصاتِ مرجعِ انویدیا و اِی‌اِم‌دی تنظیم شده و مدل‌های اختصاصی هم فرکانسِ کاری پیش فرضِ سازنده را دارند.
این بازی قرار است تا سال‌ها مهمان سیستم‌های گیمینگِ دوستداران این سبک باشد و به این زودی‌ها هم بازنشسته نخواهد شد. وقتی که در رزولوشن FuLL HD و با بالاترین تنظیمات گرافیکی می‌توان به میانگین ۴۹ فریم در ثانیه با یک کارت گرافیکی دسترسی پیدا کرد، به این معنی است که در طول بازی تجربه‌ای مناسب خواهیم داشت و خبری از افت فریم‌های غیر عادی و وقفه‌های آزار دهنده نخواهد بود.
اگر این نتیجه را با آمار بدست آمده از همرده‌ی بازنشسته‌ی این کارت یعنی GTX 960 که اتفاقا سال پیش در همین موقع یکی از منتخبانِ خرید در این رده‌ی بودجه‌ای بودمقایسه کنیم، میزان پیشرفت و ارتقای راندمان گرافیکیِ معماری نسل جدید بیشتر نمایان خواهد شد و خواهید دید که بازی از یک تجربه‌ی حداقلی در محدوده‌ی ۳۰ فریم بر ثانیه به یک نرخ فریم کاملا مناسب و لذت بخش در محدوده‌ی ۵۰ فریم بر ثانیه جهش کرده که جای تحسین دارد.
بتلفیلد هم در زمره‌ی بازی‌های آنلاین پرطرفداری است که تازه اولِ راه است و هنوز در انتظار عرضه‌ی اولین بسته‌ی الحاقی آن هستیم. موتور گرافیکی قدرتمندِ این بازی توانایی بالقوه‌ی کارت GTX 1060 را به چالش می‌کشد و شاهد یک گیم‌پلی کاملا روان و بی نقص با میانگینِ ۸۷ فریم در ثانیه خواهید بود. راندمانِ GTX 1060 به حدی در این بازی عالی است که حتی در رزولوشن 2K هم می‌تواند مرزِ ایده‌آل ۶۰ فریم بر ثانیه را رعایت کند و به محدوده‌ی پایین‌تر سقوط نکند. با این اوصاف طرفداران سری بازی‌های این شوتر و کسانی که قصد دارند اختصاصا برای این بازی یک پی‌سی گیمینگِ مناسب خریداری کنند می‌توانند با خیال آسوده کارتِ GTX 1060 Aero ITX را در فهرست کاندیدهای خود قرار دهند.
اما تنها بازی منتخبِ ما با موتور گرافیکیِ مبتنی بر Open GL
هم از پایه‌های ثابت بنچمارک‌های گرافیکی بیشتر سایت‌های فناوری است. در رزولوشنFull HD کارت گرافیکِ GTX 1060 Aero ITX توانست با برخورداری از ۶ گیگابایت حافظه‌ی گرافیکی که برای تنظیمات Insane در بازی توصیه شده، میانگینِ عالی ۹۱ فریم در ثانیه را به نام خود ثبت کند که تنها ۲ فریم کمتر از بردارِ بزرگتر، اما ۳۳ فریم بیشتر از GTX 960 یا همان رقیبِ مستقیم نسل قبلی خود است. این کارت برای رزولوشن 2K هم عالی است و تجربه‌ی بی نقصی را فرآهم می‌کند
.
راندمان دایرکت ایکس 12
وضعیت در دایرکت ایکس 12 ابتدا با بنچمارک داخلی Ashes of Singularityسنجیده می‌شود، بنچمارکی که به مراتب از خود بازی معروف‌تر شده و حواشی زیادی به همراه داشته است. به وضوح روشن است که راندمان نسل جدید نسبت به نسلِ مکسول بهبود قابل توجه‌ای داشته و حتی وعده داده شده که در درایورهای بعدی انویدیا بهتر از این هم بشود. البته دیگر تصوری نسبت به افزایش راندمانِ خارق العاده تحت این API وجود ندارد و دیگر کمتر کسی را می‌توان یافت که به افزایش راندمان متمایز تحت دایرکت ایکس 12 باور داشته باشد، مگر در بازی‌های آینده که از اساس بر پایه‌ی دایرکت ایکس ۱۲ توسعه داده شوند و از دایرکت ایکس 11 پشتیبانی نکنند.
جمع بندی
بررسی ما به صراحت روشن کرد که کارت گرافیکی MSI GTX 1060 Aero ITX در هیچ یک از شاخص‌های کیفی و راندمانی دست کمی از کارت‌های بزرگتر و حرفه‌ای‌تر ندارد و تنها جایی که به آنها نمی‌رسد در اندازه و ابعاد و نور پردازی و زرق و برق‌های اضافی است که آن هم در برخی شرایط و برای برخی کاربران به صورت بالقوه یک مزیت است و نه ایراد. شاید قابلیت اورکلاک و توانایی خنک کنندهی آن هم در حد و حدود کارت‌های حرفه‌ای بزرگتر و با خنک کننده‌های قوی‌تر نباشد و نویز تولیدی کنترل شده‌ی آن در حالت لود و به عنوانِ نمونه کمی بیشتر از مدل GTX 1060 Gaming X باشد، اما تمام اینها را می‌توان نادیده گرفت اگر فشردگی و ابعاد کیس و یا به کار گیریِ آن در یک سیستم HTPCیا home theater PCمدنظر قرار داشته باشد.
مصرف توان در این کارت نسبت به راندمانی که دارد و در مقایسه با کارت‌های مشابه و مخصوصا کارت‌های نسل گذشته پایین است و با منابع تغذیه‌ی رایج و مدل‌های OEM با توان نه چندان زیاد هم به خوبی کنار خواهد آمد. فقط نکته‌ی مهم این است که فریبِ جثه‌ی کوچک این کارت را نخورید، این کارت هم برای پایداری در فرکانسِ کاری توربوی تعیین شده در حالت Gaming به تهویه‌ی مناسب نیاز دارد تا دمای کارت را در سطح تعیین شده که باید زیر ۷۲ درجه‌ی سانتی‌گراد باشد حفظ کند، در غیر اینصورت به صورت خودکار و به صورت پلکانی به سرعت ساعت کاری پایین‌تری نزول خواهد کرد تا به دمای مطلوب برسد.
همان‌گونه که دیدید این کارت در تمام آزمون‌های در نظر گرفته شده در رزولوشن رایجِ 1080p عالی عمل کرد و توانست حداقل متوسط فریم ۴۹ و حداکثر ۹۳ را در بازی‌های GTA V و DOOM بدست آورد که آماری مطلوب و کاملا مناسب بازی محسوب می‌شود. این کارت حتی به قلمروی حکمرانیِ کارت‌های گرافیکی رده بالا در رزولوشن 1440p یا 2K هم وارد می‌شود و قادر است برخی آثار را با آخرین تنظیمات گرافیکی و تعدادی را هم با تنظیمات پایین‌تر و در عوض نرخ فریم بهتر اجرا کند. گیمرهایی که بودجه‌ی کلی متناسب با این کارت را برای پی‌سی منتخبِ خود مهیا کرده باشند، می‌توانند گوشه‌ی چشمی هم به امکانات اضافی و لوکس برخی بازی‌های جدید مثل Nvidia DSR و Dynamic Resolution Scaling داشته باشند تا کیفیت بصری را افزایش داده و همزمان نیاز به استفاده از Anti-Aliasing را کمتر کنند.
در مجموع کارت گرافیک‌های مبتنی بر معماری پاسکال از همان ابتدا معرف راندمان بالا، مصرف پایین و دارای قابلیت بالقوه زیاد در بازی‌های سنگین حال و آینده محسوب شده و این کارت هم از این قاعده مستثنی نیست، مخصوصا این که برای خرید آن نیاز به تامین بودجه‌ی نامتعارف و سنگین نخواهید داشت و احتمالا تا مدت‌ها هم به خوبی جوابگوی نیازِ بازی‌ها خواهد بود و زمان بیشتری را تا ارتقای بعدی به انجام وظیفه خواهد پرداخت.
مشخصات فنی کامل، بهترین قیمت کارت گرافیک در فروشگاه‌های اینترنتی و مقایسه‌ی کامل انواع کارت گرافیک را در بخش محصولات مشاهده کنید؛ انواع کارت گرافیک انویدیا Geforce و Quadro و کارت گرافیک AMD رادئون برای مقایسه و خرید در دسترس کاربران است.
کارت گرافیک GTX 1060 6GB Aero ITX توسط شرکت MSI در اختیار زومجی قرار گرفته است.
