بررسی کارت گرافیک MSI GTX 1060 Gaming X Plus
زومجی در این مطلب به صورت اختصاصی کارت گرافیک جدید‌ِ GTX 1060 Gaming X Plus از ام‌اس‌آی را بررسی خواهد کرد.
مقاله‌ی مرتبط
سال گذشته شاهد عرضه‌ی مدل‌های مختلفی از نسل کارت‌های گرافیکی پاسکال در تمام رده‌های بودجه‌ای بودیم و امسال هم انویدیا در حرکتی از قبل برنامه ریزی نشده و در واکنش به عرضه‌ی کارت‌های رادئون RX 570 و RX 580 تصمیم گرفت سری جدیدی از کارت‌های رده میانی و رده بالای خود را با یک بهینه سازی خاص روانه‌ی بازار کند. این بار انویدیا به جای افزایش سرعت ساعت تراشه‌های گرافیکی اقدام به افزایشِ سرعت تراشه‌های حافظه کرد و به سازندگان اجازه داد دو مدل از کارت‌های گرافیکی جیفورس یعنی GTX 1060 و GTX 1080 را به حافظه‌های سریع‌تر مجهز کنند که این کار قاعدتا باعث افزایش پهنای باند حافظه‌ی گرافیکی در این کارت‌های جدید می‌شود. سوال این است که آیا این ارتقا در سرعت اجرای بازی‌ها در رزولوشن‌های مختلف چه تاثیری خواهد داشت و تفاوت این کارت‌ها با مدل‌های قبلی در چیست؟ در این مطلب به بررسی MSI GTX 1060 Gaming X Plus خواهیم پرداخت تا به تغییرات صورت گرفته پی ببریم.
قبلا در زومجی مدلِ اختصاصی و اورکلاک شده‌ی GTX 1060 Gaming X ساختِ شرکت MSI را بررسی کرده بودیم که شباهت بسیاری به کارت گرافیکی که امروز در اختیار داریم دارد. تنها تفاوت تراشه‌های حافظه‌ی جدید با سرعت ۹ گیگابیت بر ثانیه هستند که جانشینِ تراشه‌های قبلی با سرعت ۸ گیگابیت بر ثانیه شده‌اند. بنابراین با بررسی مدل Plus و مقایسه‌ی آنها خواهیم فهمید که راندمان در بازی‌ها و احیانا مشخصه‌های حینِ کارکرد این کارت چه تفاوت‌هایی با مدل شناخته شده و مشهور قبلی دارد و آیا مدل جدیدتر بهبود‌های محسوسی داشته یا خیر.
مقاله‌ی مرتبط

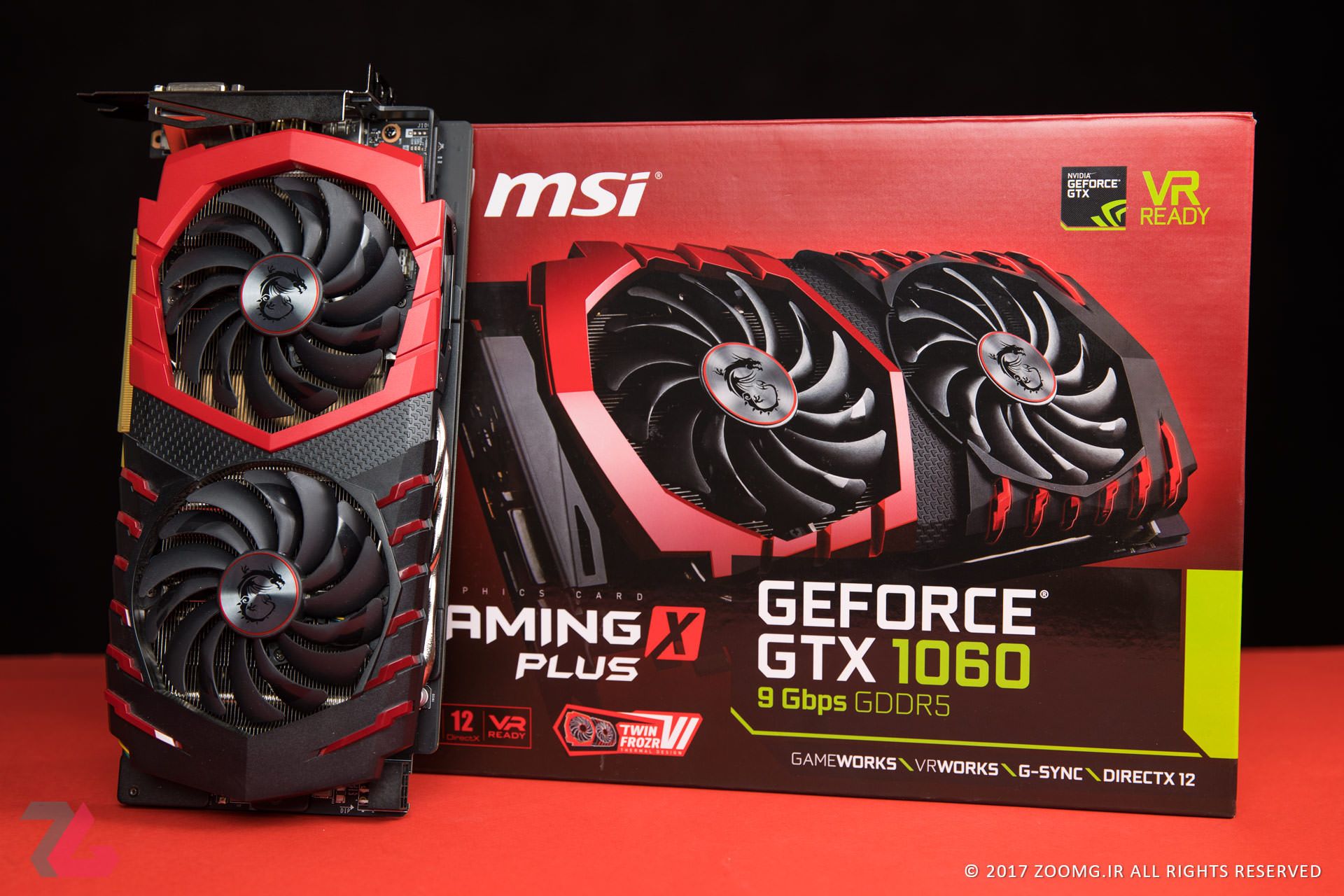

MSI GTX 1060 Gaming X Plus مجلل‌ترین مدل در میان کارت‌های سری GTX 1060 این سازنده است که مانند مدل Gaming X از یک برد مدار چاپی یا PCB مشکی رنگ و خنک کننده‌ی دو اسلاته‌ی قدرتمند و آشنای TwinFrozr VI تشکیل شده که معروف‌ترین ویژگی آن کم صدا بودنش است. TwinFrozr VI در ترکیب با تراشه‌ی گرافیکی نسبتا کم مصرف GP106 کارکردی بسیار کم صدا و در اکثرِ مواقع بیصدا دارد و توانی بسیار بالاتر از خروجی حرارتی این کارت در کارکرد عادی دارد و می‌توان روی کنترل و دفع مناسب حرارت در اورکلاک‌های بالا و بهینه‌سازی‌های فرکانسیِ بیشتر هم روی آن حساب باز کرد.
GTX 1060 ما علاوه بر قابلیت‌های ذکر شده، از LED های RGB تمام رنگی و یک صفحه‌ی محافظِ فلزی یا Backplate در پشت PCB هم برخوردار شده است. LED ها برای نورپردازی به سبک دلخواه و با اختیارِ کاربر تعبیه شده‌اند و دیگر به بخشِ جدایی ناپذیر پی‌سی‌های گیمینگ مبدل شده‌اند. از Backplate هم در کارت‌های گرافیکی رده بالا و گران‌قیمت‌‌تر برای دفعِ حرارت بیشتر و حفاظت از آسیب دیدگی اتفاقی قطعات تعبیه شده‌ی پشت برد استفاده می‌شود که البته در بهبود ظاهری نمای کارت هم تاثیر بسزایی دارد.
قابلیت‌های اختصاصی

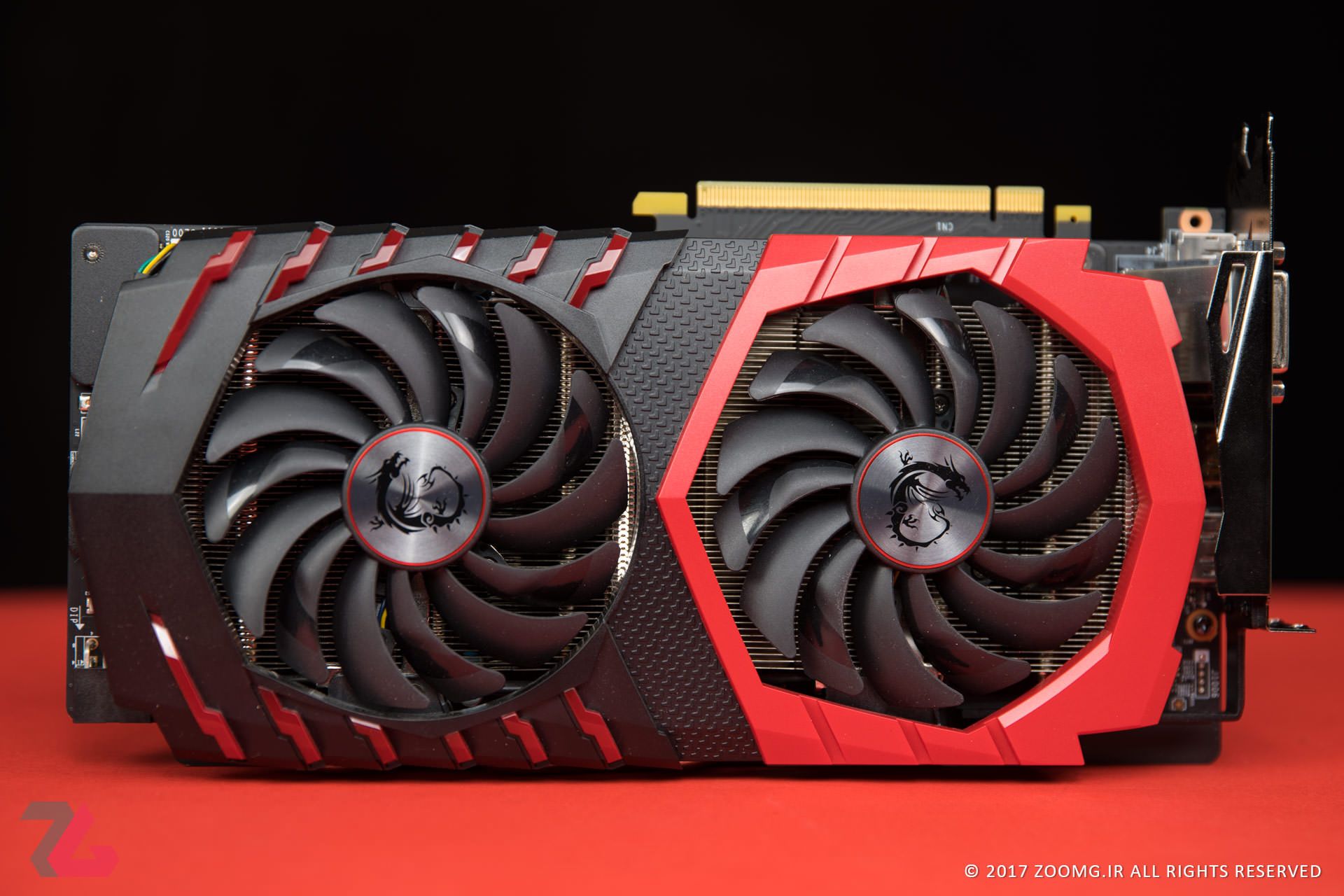

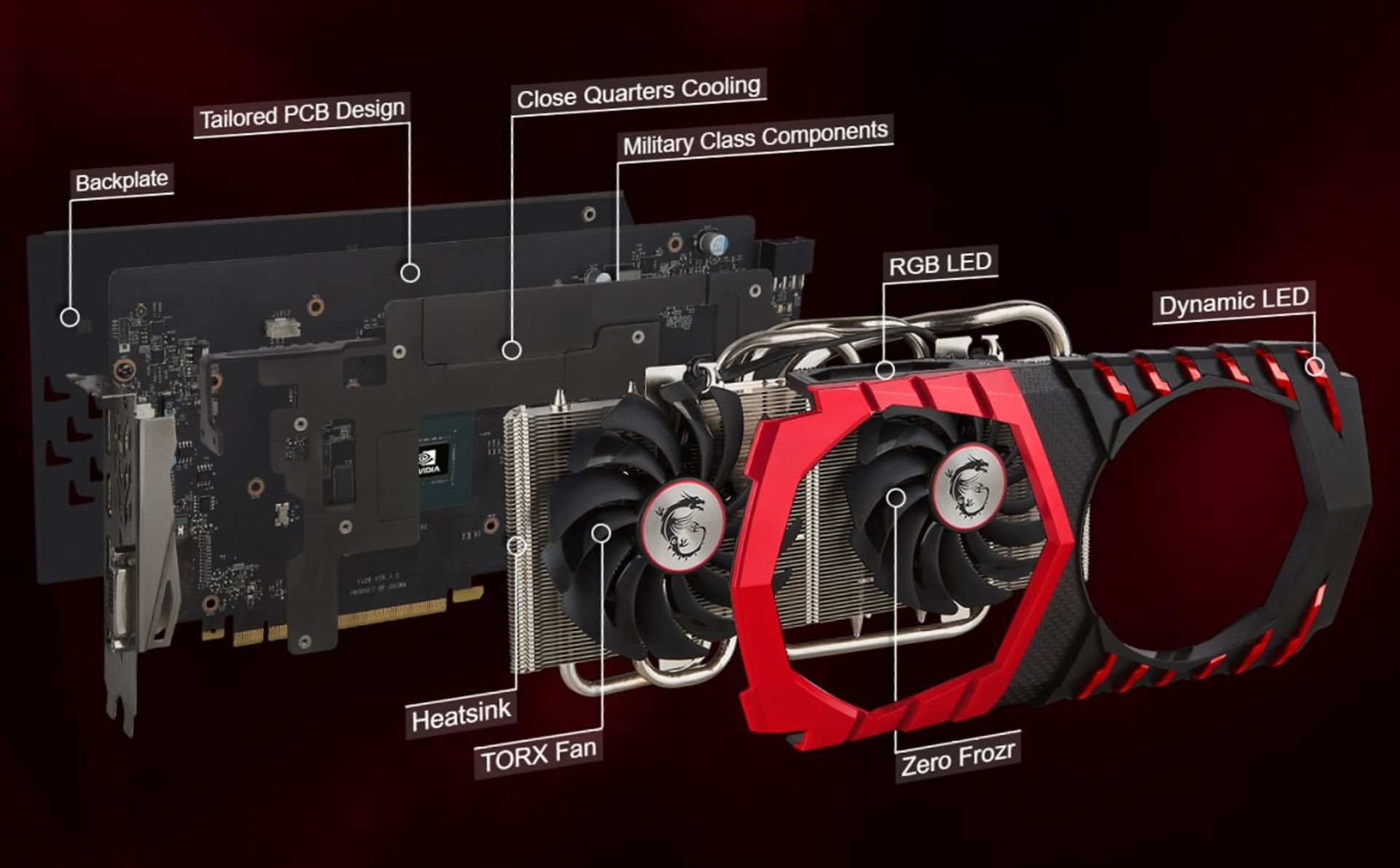

همان گونه که گفتیم کارت GTX 1060 ما همچون مدل‌های GTX 1080/1070 از خنک کننده‌ی Twin Frozr VI بر روی برد استفاده کرده که بسیار موثر و فوق العاده کم صدا کار می‌کند. یک Backplate فلزی با طرح اژدهای معروف MSI هم در پشت کارت به آن استحکام بخشیده و همزمان جلوه‌‌ای از قدرت را تداعی می‌کند.
TORX 2.0: فناوری اختصاصی به کار رفته در فن‌های خنک کننده است که ام‌اس‌آی آن را برای افزایش کارایی خنک کننده ابداع کرده است. به کمک این روش فن‌های خنک کننده ۲۲ درصد فشارِ هوای بیشتری روی سینک‌های فلزی ناقل حرارت ایجاد می‌کنند که در عینِ کم صدایی باعث افزایش بهره وری و حرارت پایین‌تر خواهد شد.
ZERO FROZR: نام همان تکنیکی است که فن‌ها را در هنگام بیکاری یا کار کمِ GPU خاموش نگه می‌دارد. این روش اصولا اولین بار توسط خود MSI به کار گرفته شد و استفاده از آن بعدها در بیشتر کارت‌های گرافیکی مدرن توسط سازندگان دیگر هم مرسوم شد. در این روش فن‌ها تا رسیدن به دمای ۶۰ درجه‌ی سانتی‌گراد کاملا خاموش و بی صدا می‌مانند.
مدار تغذیه‌ی توانِ تقویت شده: مدار تامین برق ۶ فاز این کارت با استفاده از قطعات کیفیت بالای رده نظامی، باعث اطمینان از پایداریِ عملکرد کارت گرافیکی در سخت‌ترین شرایط و بالاترین قابلیت اورکلاک است.
GAMING APP: به کمک این نرم افزار می‌توان قابلیت‌های اختصاصی کارت‌های گرافیکی MSI را تنظیم کرد یا تغییر داد. مثلا می‌توان پروفایل‌های پیش فرض فرکانسی GPU را از بین سه حالت Silent، Gaming و OC تنها با یک کلیک عوض کرد یا رنگ و افکت نورپردازیِ LED های کارت را بنا به سلیقه تعیین نمود. همچنین نمایش آمارِ سیستم مثل درجه‌ی حرارت، نرخ فریم و انواع اطلاعات سنسورهای مختلف در هنگام اجرای بازی در کنار صفحه نیز از طریق این برنامه امکان پذیر است. این برنامه به جز ویندوز برای اندروید و iOS هم به صورت رایگان در دسترس و قابل دانلود است.
مشخصات فیزیکی

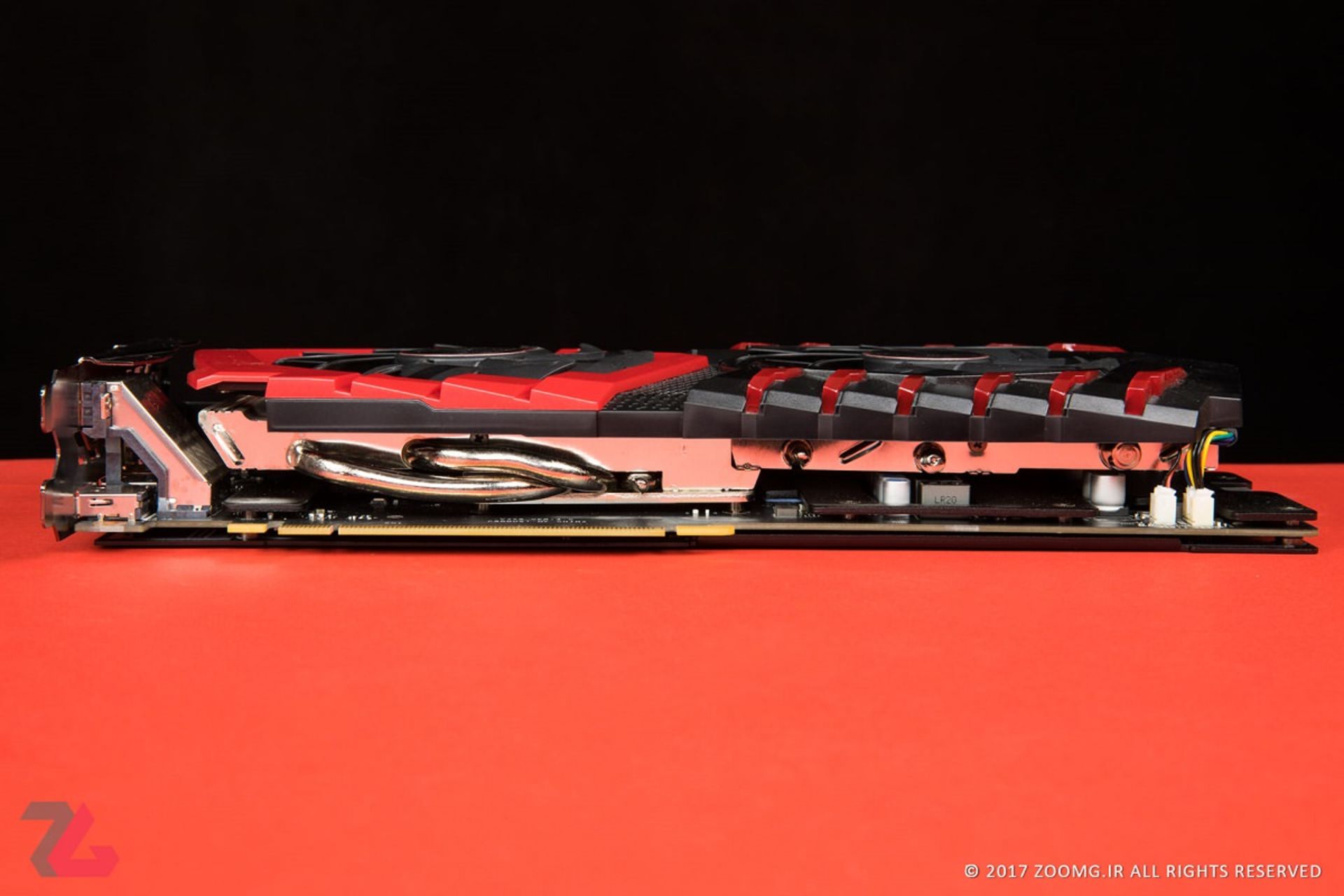

در اینجا با یک کارت دو اسلاته روبرو هستیم که ۲۸ سانتی‌متر طول و ۱۴ سانتی‌متر عرض دارد. روی برد اختصاصیِ مشکی رنگ کارت هم خنک کننده‌ی بزرگ Twin Frozr VI با لوله‌های مسیِ پوشیده شده از آلیاژِ نیکل قرار گرفته که کار توزیع حرارت در سینک آلومنیومی را به خوبی انجام می‌دهد. روی خنک کننده هم با تمِ تاریک و مشکی و قاب قرمز رنگ یکی از فن‌ها و LED های RGB در سطح آن پوشش داده شده است.
تراشه‌ی گرافیکی مورد استفاده در مدل GTX 1060 در تمام مدل‌های ۶ گیگابایتی آن GP106-400 A1 است که بر پایه‌ی معماری پاسکال و فناوری ۱۶ نانومتری ساخته می‌شوند و دارای ۱۲۸۰ هسته‌ی پردازشی مستقل یا Shader Cores هستند. این تراشه توانی برابر با ۴.۶۱ ترافلاپس دارد که در مقایسه با توان ۶.۴۵ ترافلاپس در GTX 1070 و ۹.۰ ترافلاپس در GTX 1080 در جایگاه بسیار پایین‌تری قرار دارد، اما در عین حال با توان کارت گرافیک نسل قبلی GTX 980 برابر است (که لزوما به معنای سرعت یکسان در بازی‌ها نیست).
بالاترین فرکانس کاری کارت در حالت OC تعیین شده که ۱۸۰۹ مگاهرتز در حالت بوست و ۱۵۹۴ مگاهرتز در حالت پایه برای تراشه‌ی گرافیکی و ۹۱۲۶ مگاهرتز برای تراشه‌های حافظه‌ی GDDR5 در حالت OC و ۹۰۲۶ مگاهرتز هم در حالت Gaming و Silent است. با این اوصاف تغییر عمده آن است که پهنای باند حافظه از ۱۹۲ گیگابایت بر ثانیه در کارت Gaming X به ۲۱۷ گیگابایت بر ثانیه در Gaming X Plus ارتقا یافته است.

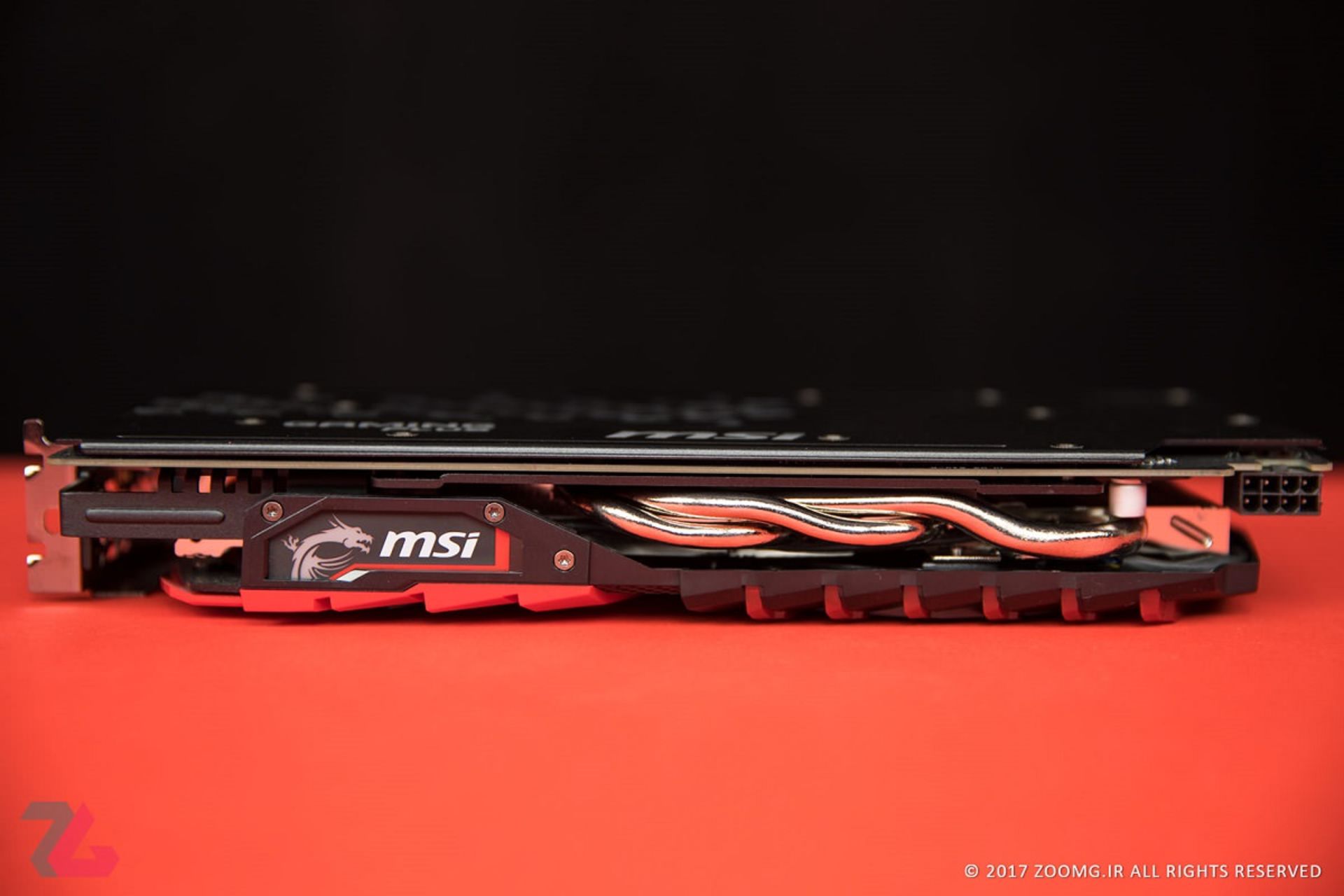

طراحی این کارت بر پایه‌ی توانِ مصرفی ۱۲۰ واتی است و به همین دلیل هم برای تامین توان تنها از یک کانکتور برق ۸ پینی PEG روی لبه‌ی کارت استفاده می‌کند. این کانکتور به تنهایی می‌تواند تا ۱۵۰ وات از توانِ مورد نیاز را در کنار توان استاندارد ۷۵ واتی اسلاتِ PCI Express روی مادربرد مهیا کند و بنابراین به نظر نمی‌رسد که از این نظر کمبودی برای عملیات اورکلاک و Tuning کارت گرافیکی وجود داشته باشد. مدار تغذیه‌ی توان این کارت یا قسمت VRM ها هم از ۵ فاز برای GPU و ۱ فاز هم برای حافظه تشکیل شده است.
اتصالات

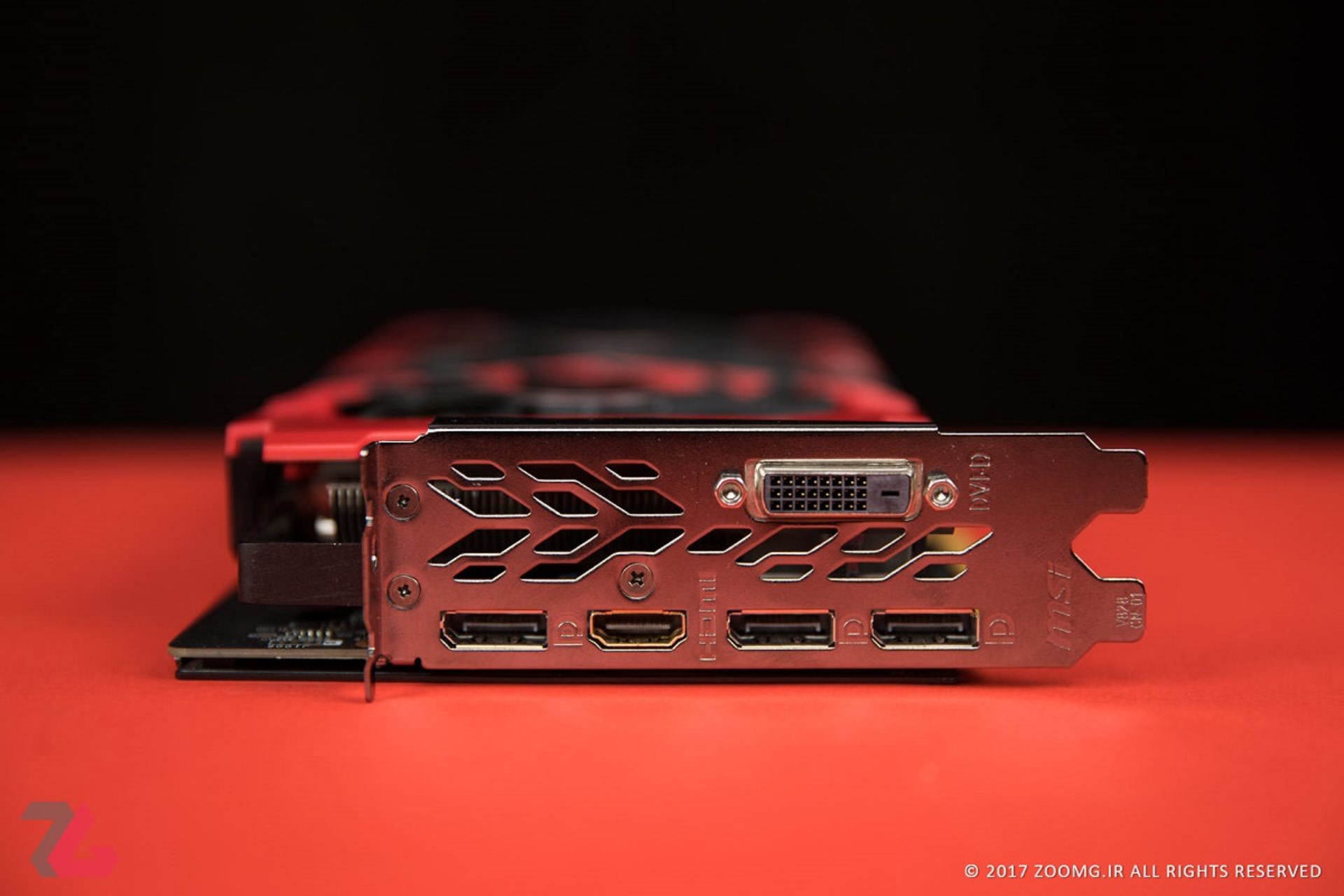

خروجی‌های سه‌گانه‌ی DisplayPort 1.2 (از ویرایش‌های DP 1.3/1.4 هم پشتیبانی می‌کند) و یک خروجی HDMI 2.0 برای این کار تدارک دیده شده است که یک اتصال DVI-D با قابلیت Dual Link هم در بالای آنها قرار دارد. با استفاده از DisplayPort می‌توان نمایشگرهایی تا رزولوشن 8K و فرکانس ۶۰ هرتز را متصل کرد و رزولوشن 4K در فرکانس ۱۲۰ هرتز هم قابل بهره برداری خواهد بود.
مشخصات فنی
مدل | Radeon R9 390X | Radeon R9 Fury | Nvidia GeForce GTX 980 Ti Reference | Nvidia GeForce GTX 1080 Reference | Gigabyte GTX 1080 G1 Gaming | MSI GTX 1060 6GB Gaming X Plus |
پروسه‌ی ساخت | 28nm | 28nm | 28nm | 16nm FinFET | 16nm FinFET | 16nm FinFET |
تعداد ترانزیستورها | 6.2Billion | 8.9Billion | 8Billion | 7.2Billion | 7.2Billion | 4.4Billion |
فرکانس پایه | 1050Mhz | 1040MHz | 1000MHz | 1607MHz | 1695MHz - Gaming | 1569MHz |
هسته‌های پردازشی | 2816 | 3584 | 2816 | 2560 | 2560 | 1280 |
واحدهای بافت | 160 | 224 | 176 | 160 | 160 | 80 |
نرخ ترسیم چند ضلعی | 193.6GT/s | 244.2GT/s | 176GT/s | 257.GT/s | 271.4GT/s | 125.5GT/s |
واحدهای ترسیم | 40 | 64 | 96 | 64 | 64 | 48 |
نرخ ترسیم پیکسل | 70.4GP/s | 66.6GP/s | 96GP/s | 102.8GP/s | 108.5GP/s | 75.3GP/s |
عرض باند حافظه | 512bit | 4096bit | 384bit | 256bit | 256bit | 192bit |
ظرفیت حافظه | 8GB GDDR5 | 4GB HBM | 6GB GDDR5 | 8GB GDDR5X | 8GB GDDR5X | 6GB GDDR5 |
پهنای باند حافظه | 384GB/s | 512GB/s | 336.5GB/s | 320.32GB/s | 320.32GB/s | 217GB/s |
توان مصرفی | 250W | 275W | 250W | 180W | 180W | 120W |
سیستم تستِ این بررسی:
• پردازنده: Intel Core i7 – 6700K - OC to 4.8 Ghz
• مادربورد/ حافظه: ASUS Z170 Pro Gaming/ GSkill Trident DDR4 3000Mhz 16GB
• سیستم عامل: ویندوز 10 با آخرین آپدیت‌ها
• درایورها: انویدیا GeForce 382.33 WHQL و ای‌ام‌دی Crimson Relive 17.5.2
کارت‌های گرافیک
•MSI GTX 1060 Aero ITX 6GB
• GeForce GTX 980 4GB
• GeForce GTX 970 4GB
• Radeon R9 290X 4GB
• Radeon R9 290 4GB
• GeForce GTX 960 2GB
• GeForce GTX 950 2GB
• GeForce GTX 750 Ti 2GB
• Radeon R7 270 2GB
• Radeon R9 Fury NANO
بنچمارک‌ها

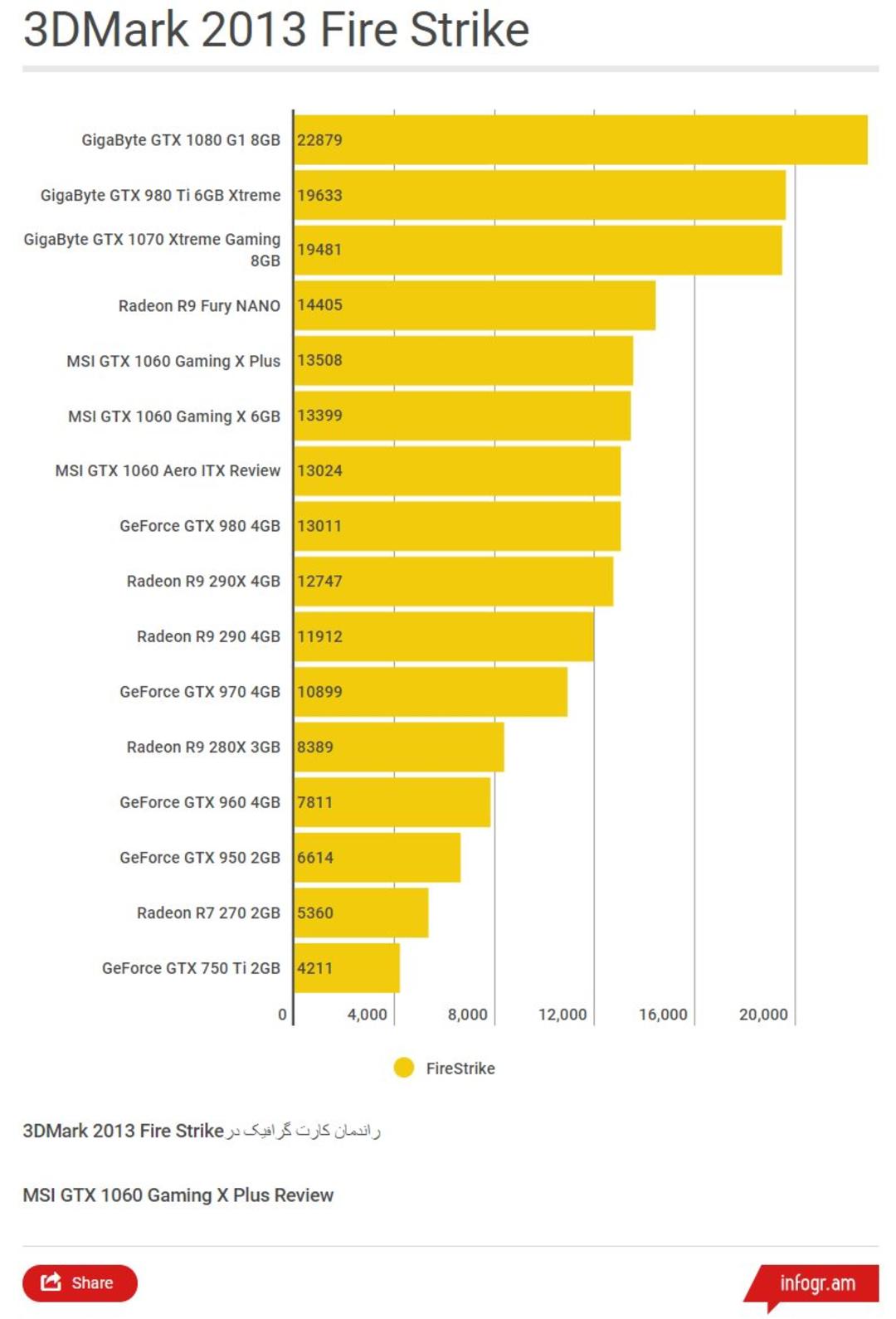

3DMARK 2013
از آزمون 3DMark 2013 برای وارد شدن به نبردِ رقابت بین کارت‌های گرافیکی منتخب شروع کردیم. در آزمون قبلی با GTX 1060 Gaming X راندمانی هم‌سطح با GTX 980 را به دست آورده بودیم و حالا هم در مدلِ Gaming X Plus حدود یک درصد به راندمانِ بدست آمده افزوده شده است. بنابراین اختلاف عملیاتی کارت گرافیک ما با مدلِ Gaming X آنچنان محسوس نیست و کسانی که قبلا یکی از کارت‌های GTX 1060 را خریده باشند، نیاز نیست نگران باشند و چیزی را از دست نداده‌اند.
راندمان دایرکت ایکس 11 و Open GL
تمامِ کارت‌های گرافیکی در رزولوشنِ ۱۹۲۰ در ۱۰۸۰، ٢۵۶٠ در ١۴۴۰ و ٣٨۴٠ در ٢١۶٠ که همان UHD یا 4K است آزمایش شده‌اند. فرکانسِ هسته و حافظه در تمامِ مدل‌های مرجع با مشخصاتِ مرجعِ انویدیا و اِی‌اِم‌دی تنظیم شده و مدل‌های اختصاصی هم فرکانسِ کاری پیش فرضِ سازنده را دارند.

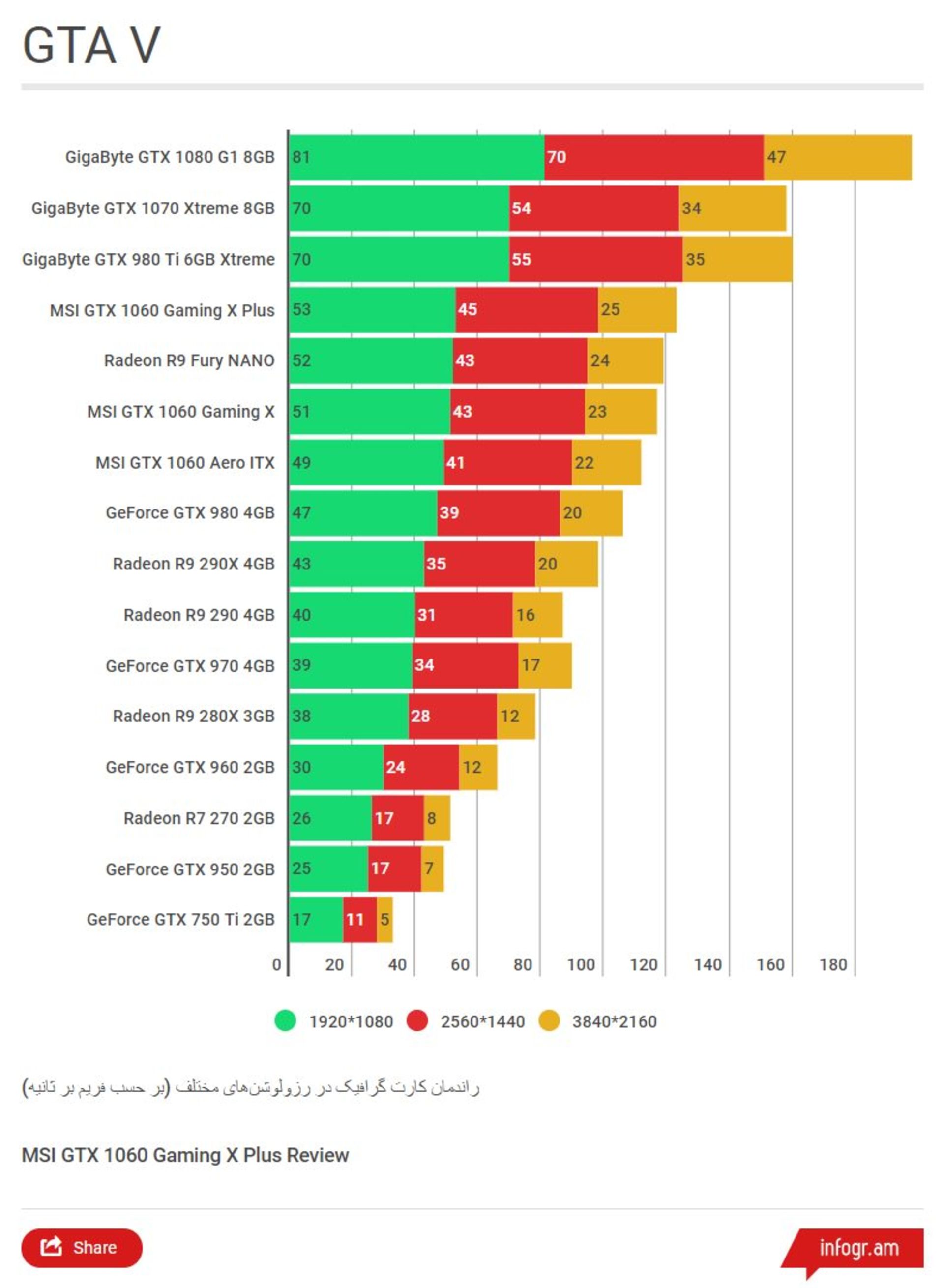

اگر این نتیجه را با آمار بدست آمده از همرده‌ی بازنشسته‌ی این کارت یعنی GTX 960 که اتفاقا سال پیش در همین موقع یکی از منتخبانِ خرید در این رده‌ی بودجه‌ای بود مقایسه کنیم، میزان پیشرفت و ارتقای راندمان گرافیکیِ معماری نسل جدید بیشتر نمایان خواهد شد و خواهید دید که بازی از یک تجربه‌ی حداقلی در محدوده‌ی ۳۰ فریم بر ثانیه به یک نرخ فریم کاملا مناسب و لذت بخش در محدوده‌ی ۵۰ فریم بر ثانیه جهش کرده که جای تحسین دارد.

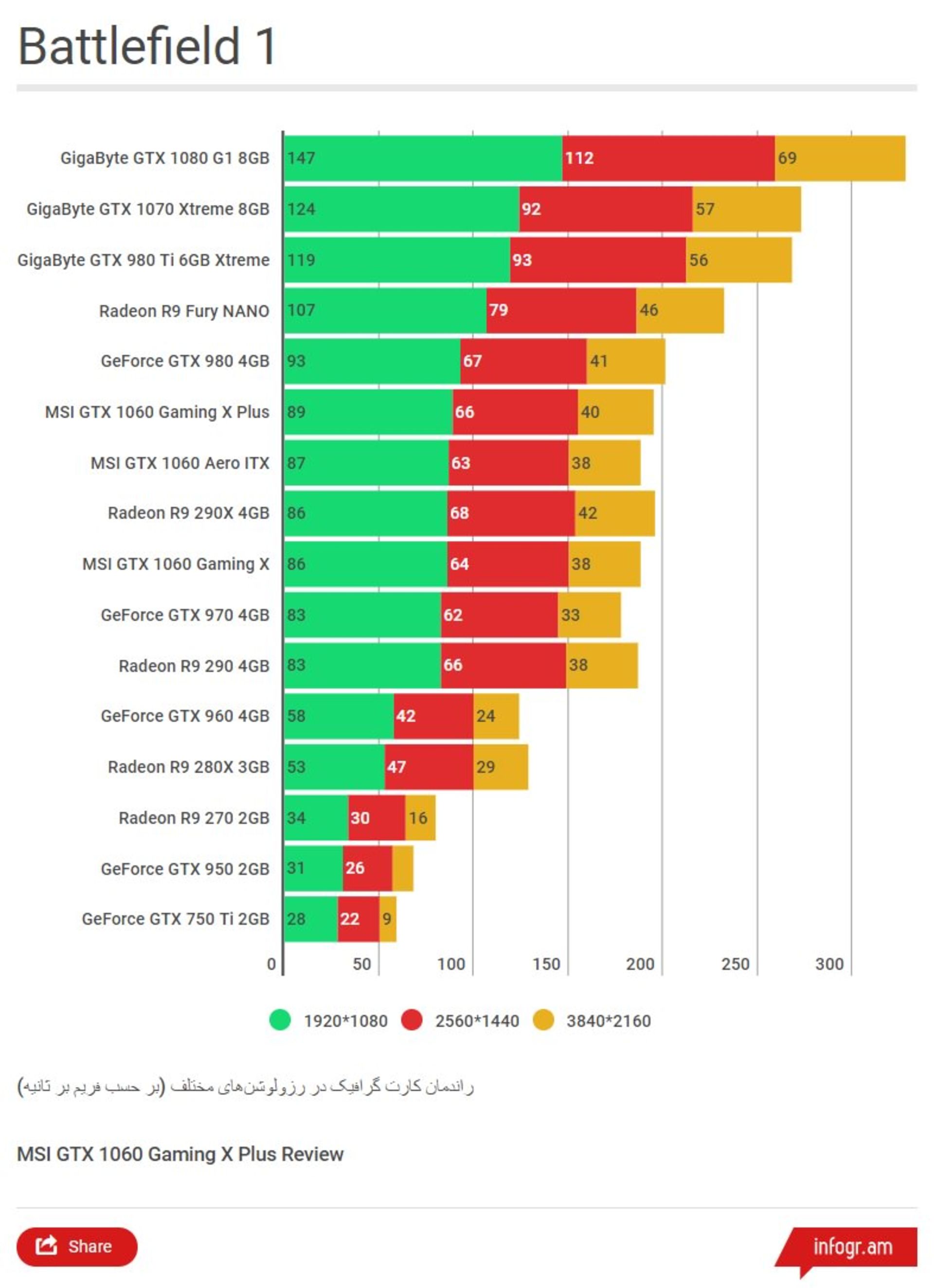

بتلفیلد 1 به مدد بخشِ آنلاین و بسته‌های الحاقی و نقشه‌های جدید، هنوز بازیکنان زیادی دارد و طرفدارانِ این سبک بازی را ساعت‌ها مشغول نگه می‌دارد. موتور گرافیکی قدرتمندِ Frostbite 3 از تمام قدرت تراشه‌های گرافیکی به خوبی بهره می‌گیرد و خروجی منعطف و متناسبی را روی سخت افزارهای مختلف ارائه می‌کند. با استفاده از کارت GTX 1060 Gaming X Plus شاهد یک گیم‌پلی کاملا روان و بی نقص با میانگینِ ۸۹ فریم در ثانیه خواهید بود. راندمانِ GTX 1060 به حدی در این بازی عالی است که حتی در رزولوشن 2K هم می‌تواند مرزِ ایده‌آل ۶۰ فریم بر ثانیه را رعایت کند و به محدوده‌ی پایین‌تر سقوط نکند. پهنای باند حافظه‌ی بیشتر از قضا در رزولوشن‌های بالا و مخصوصا در دقت 4K تاثیرِ بسزایی دارد و توانسته تا ۵ درصد در این رزولوشن راندمان را بهتر کند، هر چند که هنوز هم با نرخِ فریم ایده‌آل فاصله‌‌ی زیادی دارد.

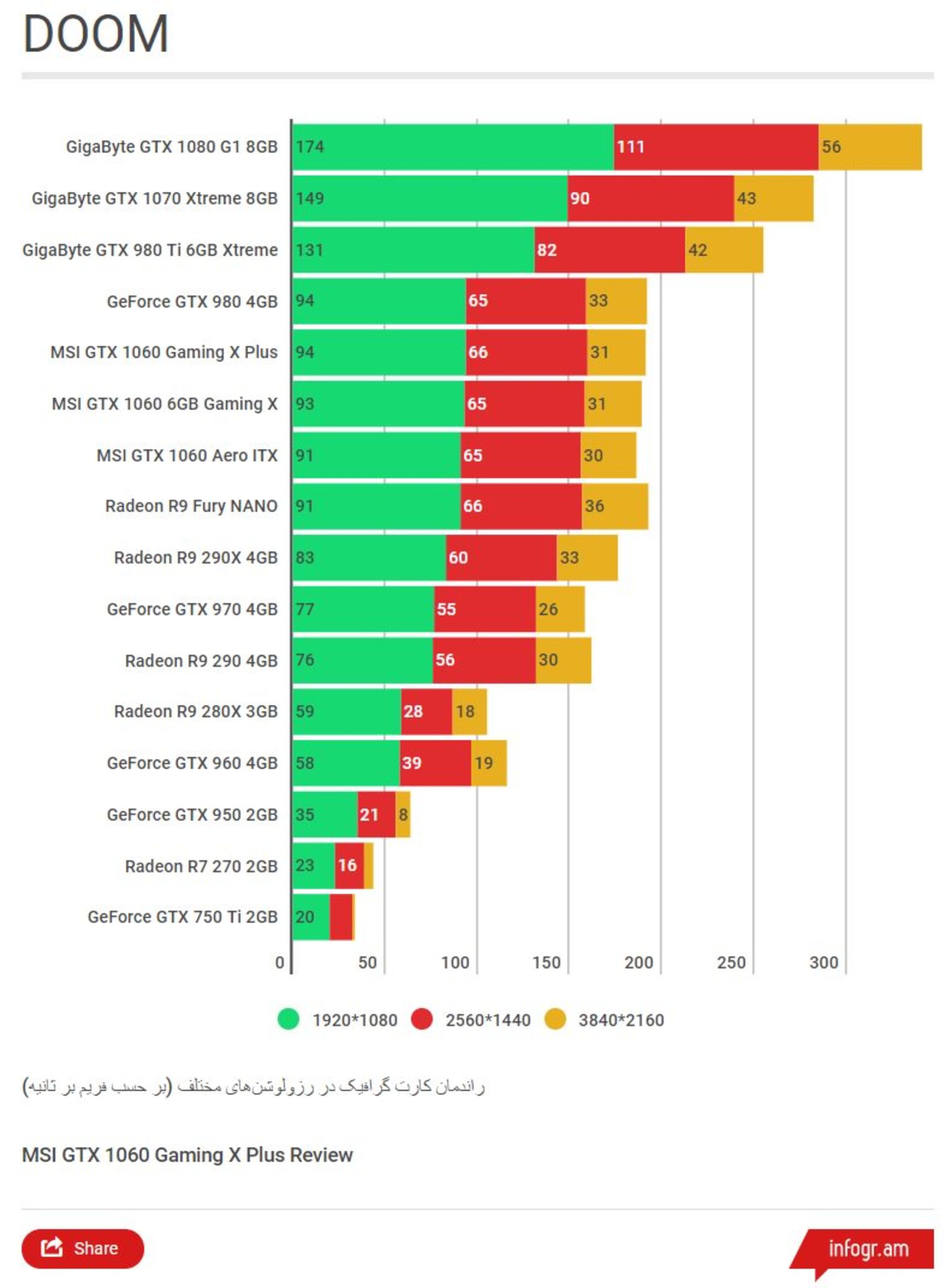

بازی Doom به جز پشتیبانی از Open GL، از API جدید Vulkan هم پشتیبانی می‌کند که مانند دایرکت ایکس 12 برای کم کردن Overhead و ارتباط نزدیک‌تر با سخت افزار و راندمان بهتر طراحی شده است. در رزولوشن Full HD کارت گرافیکِ GTX 1060 Gaming X Plus توانست با برخورداری از ۶ گیگابایت حافظه‌ی گرافیکی که برای تنظیمات Insane در بازی توصیه شده، میانگینِ عالی ۹۴ فریم در ثانیه را به نام خود ثبت کند که ۲ فریم بیشتر از Gaming X با حافظه‌ی ۸ گیگابیت بر ثانیه و برابر با GTX 980 است. در رزولوشن 2K هم همین الگو تکرار شده و کارتِ تازه نفس ما توانسته به طور متوسط ۶۶ فریم را در ثانیه تولید کند که بیش از نیاز برای داشتنِ یک تجربه‌ی ایده‌آل در این بازی است.
راندمان دایرکت ایکس 12
وضعیت در دایرکت ایکس 12 ابتدا با بنچمارک داخلی Ashes of Singularity سنجیده می‌شود، بنچمارکی که به مراتب از خود بازی معروف‌تر شده و حواشی زیادی به همراه داشته است. ویژگی خاص این بازی استفاده از تمام قابلیت‌های اختصاصی Direct X 12 مثل Asynchronous Compute و Tiled Resources است که به کارگیری آنها را فقط در کارت‌های گرافیک جدید ممکن می‌سازد.

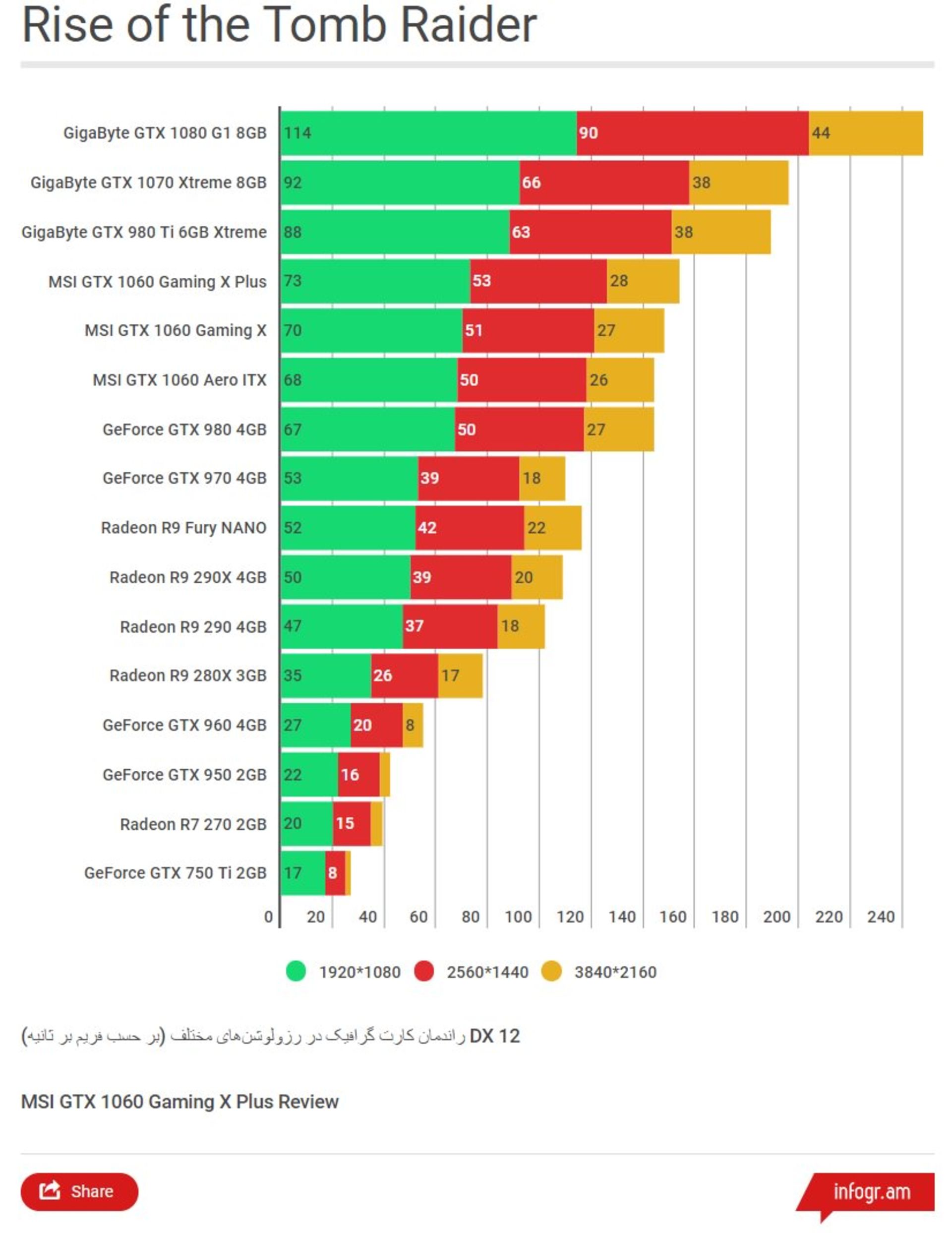

در اجرای بازی زیبای Rise of the Tomb Raider با API دایرکت ایکس 12، کارت گرافیکی ما راندمانی بالاتر از GTX 980 و مدل‌های دیگر GTX 1060 تولید کرده است. در اینجا میانگین ۷۳ فریم در رزولوشن 1080p و حدود ۷ درصد بالاتر از MSI GTX 1060 Aero ITX بدست آمده است. همچنین در رزولوشن 1440p هم متوسطِ ۵۳ فریم بر ثانیه را تولید کرده که با توجه به سنگینی گرافیکِ بازی، خروجی قابل توجه و قدرتمندی محسوب می‌شود. شاید منطقی نباشد و این کارت انتخاب مناسبی برای 4K محسوب نشود، اما در این رزولوشن سنگین هم برای بدست آوردن تجربه‌ی قابل بازی و میانگینِ بالای ۳۰ فریم می‌توان یک یا دو گزینه‌ی گرافیکی را کاهش داد.
بازی‌های دیگر

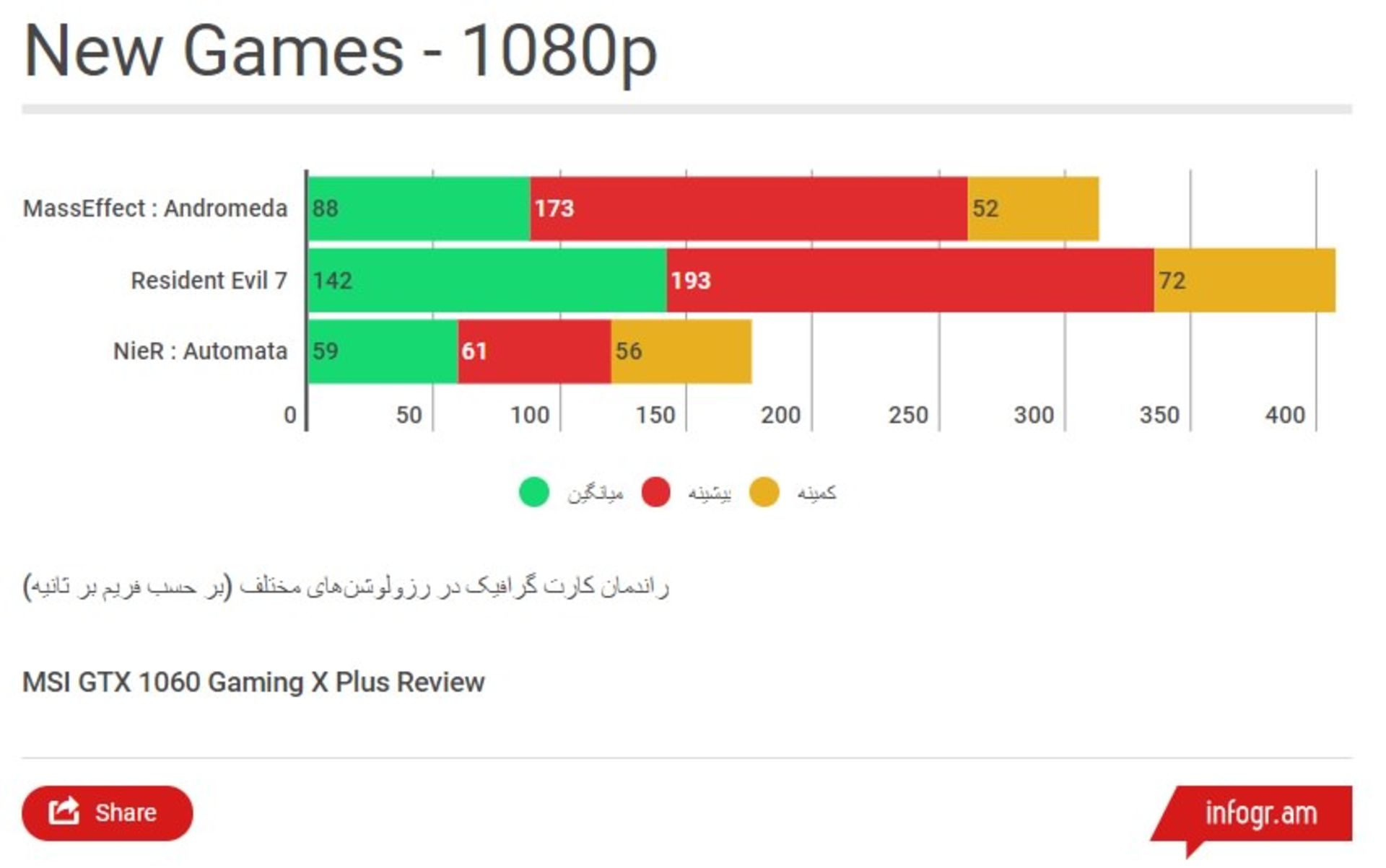

میزانِ فریم تولید شده در برخی بازی‌های دیگر را هم در تنظیمات پیش فرض مشاهده می‌کنید. بر اساس این نتایج داشتنِ ۶۰ فریم ثابت در بازی NieR : Automata با کارت گرافیکِ GTX 1060 Gaming X Plus کار آسانی است و تنظیمات گرافیکی Resident Evil 7 با موتور گرافیکی RE Engine هم برای تحت فشار گذاشتن این کارت اصلا کفایت نمی‌کند. عنوان MassEffect : Andromeda هم که مشخصا برای کارت‌های گرافیک انویدیا کاملا بهینه شده است.
جمع بندی
بیش از همه منتظر بودیم تا ببینیم تفاوت این کارت با کارت بررسی شده‌ی قبلی از همین سری در چیست و چه برتری‌هایی در این سری لحاظ شده است. اول از همه این‌که مطمئن شدیم استفاده از تراشه‌های حافظه‌ی سریع‌تر در این مدلِ جدید چندان هم بی فایده نیست و حتی در رزولوشن معمولی 1080p هم می‌توان تاثیر آن را اندازه‌گیری و مشاهده کرد. در اغلب نتایج تفاوت بین یک تا چند فریم در نوسان است و برتری نسبت به مدل Gaming X که سال گذشته آن را بررسی کردیم، بسته به دقتِ در نظر گرفته شده برای تصویرِ خروجی به ۳ تا ۷ درصد بالغ می‌شود. بنابراین کارت GTX 1060 Gaming X Plus را باید یک ارتقای کوچک و نه چندان عمده نسبت به مدلِ قبلی در نظر گرفت؛ درست مانند کارت‌های گرافیکی بروز شده‌ی ای‌ام‌دی در سال جدید یعنی مدل‌های RX 570 و RX 580 که ارتقایی نسبتا جزئی نسبت به مدل‌های RX 470/480 محسوب می‌شوند. در هر حال به دست آوردنِ چند فریم بیشتر در بازی‌ها اگر مشمول هزینه‌ای اضافه‌تر از معمول نباشد، اتفاقِ خوشایندی است و طبیعتا استقبال می‌شود.
مصرفِ توان هم در این کارت تغییری نداشته و هم‌چنان یکی از کم مصرف‌ترین کارت‌های رده میانی سری پاسکال است که در عین مصرفِ کمتر، راندمان بیشتری نسبت به کارت‌های رده بالای نسل مَکسول دارد. همچنین این کارت با بهره گیری از یکی از قوی‌ترین خنک کننده‌های موجود در بین گرافیک‌های حرفه‌ای یعنی Twin Frozr VI توانسته فرکانسِ کاری پایداری را در بالاترین سطح توربوی تعیین شده و به صورت مستمر روی GPU مهیا کند و در عین حال هم حرارتِ کمتری نسبت به مدل‌های مشابه و مدل مرجع ثبت کند. در نظر داشته باشید تمام این‌ها در شرایطی است که این خنک کننده از نظر وزن و ابعاد هم به سنگینی و ضخامت برخی راهکارهای ارائه شده از برندهای رقیب نیست و تنها دو اسلات را اشغال می‌کند. این کارت تا رسیدن به دمای ۶۰ درجه فن‌ها را خاموش نگه خواهد داشت و بنابراین در بارگذاری‌های سبک مطلقا صدایی تولید نخواهد کرد و تنها در بازی‌های سه بعدی سنگین است که فن‌ها تازه شروع به چرخیدن خواهند کرد و تازه در این حالت هم تقریبا صدایی از آنها و بیرون از کیس شنیده نخواهد شد، مگر این‌که بازی سنگینی و در طولانی مدت در حال اجرا باشد یا در حالت انجام یک آزمون پایداری سنگین مثل Stress Test در 3DMark باشید.
همانند گذشته آزمون‌های متعدد در رزولوشن‌های مختلف دوباره بر راندمان سطح بالای این کارت صحه گذاشت و به راحتی می‌توان آن را برای اجرای بازی‌ها در 1080p توصیه کرد و حتی برخی عناوین را هم برای اجرا در رزولوشن‌های 2K یا با استفاده از قابلیت Nvidia DSR در نظر داشت و به این ترتیب اتکا به استفاده از تکنیک‌های سنگین و پیچیده‌ترِ Anti-Aliasing را در بازی‌ها کمتر کرد. استفاده از تراشه‌های GDDR5 پر سرعت‌تر در این مدل باعث شده که امکان دسترسی به نرخ فریم بیشتر در رزولوشن‌های 2K و 4K حتی بیشتر از قبل باشد و با کمی بهینه سازی نرم افزاری از طریق MSI Afterburner هم می‌توان فرکانس بالاتری را برای این حافظه‌های جدید با پایداری ۱۰۰ درصد تعیین کرد و از توانایی بالقوه‌ی آنها بهره‌مند شد.
کارت گرافیکی GTX 1060 Gaming X Plus هم به همان خوبی کارت Gaming X است و هر دو در سطحی عالی نیازهای گیمرها را در رده‌ی میانی و بالا برای بازی‌های جدید و رزولوشن 1080p و گاهی اوقات 1440p برطرف خواهند کرد. اگر به دنبالِ مدلی با اورکلاک کارخانه‌ای و فرکانسِ پایدار، کیفیت ساخت بالا و کارکرد بیصدا و کم صدا در حین انجام بازی‌ها هستید و در عین حال امکانات نورپردازی و تنوع استفاده از LED های رنگی را هم از نظر دور ندارید، معدود مدل‌هایی را می‌توانید پیدا کنید که مانند MSI Gaming X Plus تمام این خصوصیات را یکجا داشته باشد.
مشخصات فنی کامل، بهترین قیمت کارت گرافیک در فروشگاه‌های اینترنتی و مقایسه‌ی کامل انواع کارت گرافیک را در بخش محصولات مشاهده کنید؛ انواع کارت گرافیک انویدیا Geforce و Quadro و کارت گرافیک AMD رادئون برای مقایسه و خرید در دسترس کاربران است.
کارت گرافیک GTX 1060 6GB Gaming X Plus توسط شرکت MSI در اختیار زومجی قرار گرفته است.
